相序指示器
相序指示器特性：用于三相電網的相序指示環境溫度：-25℃ to +55℃外殼防護：IP42/52耐振動：0.7g工作電壓（相-相）：190～440Vac頻率：50….60Hz電源消耗：≤2VA相序指
產品描述
相序指示器特性：
用于三相電網的相序指示
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
工作電壓（相-相）：190～440Vac
頻率：50….60Hz
電源消耗：≤2VA
相序指示器 產品分類
| 產品型號 | 外形尺寸（A×B×C） | 開孔尺寸 | 重量 |
| Q96-PS | 96×96×80 | 92+0.5×92+0.5 | 0.4 |
| Q72-PS | 72×72×80 | 68+0.5×68+0.5 | 0.3 |

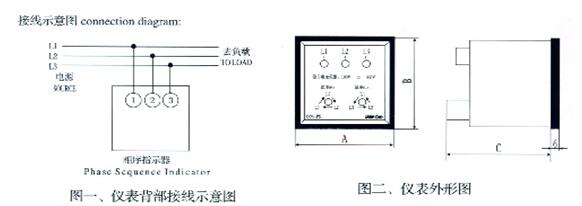

相序指示器接線示意圖
相序指示器使用說明
1． 用戶在使用本產品時，應按照圖一所示正確接線；
2． 當接通電源后，各相所對應的指示燈點亮；如有缺相時對應此相的指示燈會(huì )熄滅，且正序與逆序指示燈同時點亮。
3． 當接入相線為正序時，正序指示燈點這；反這，則逆序指示燈點亮；

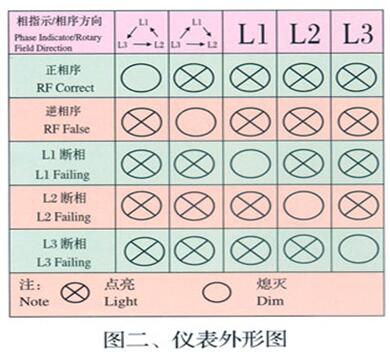

4． 各指示燈關系見表
