高阻表
高阻表特性：精度：1.5級環境溫度范圍：-25℃- +55℃外殼防護：按IP42/52耐振動：0.7g前面板尺寸：96x96mm儀表標度尺：白色底黑色刻度如需設定值可劃紅線。儀表安裝：用四個對角支架
產品描述
高阻表特性：
精度：1.5級
環境溫度范圍：-25℃- +55℃
外殼防護：按IP42/52
耐振動：0.7g
前面板尺寸：96x96mm
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用四個對角支架固定
高阻表產品分類
| 產品型號 | 展開角 | 外型尺寸(A×B×C) | 開孔尺寸 | 重量 | 備注 |
| Q96-ZMΩ | 240° | 96×96×140 | 92+0.5×92+0.5 | 0.85 | |
| Q72-ZMΩ | 72×72×80 | 68+0.5×68+0.5 | 1.7 | 配附加裝置 | |
| Q96-MΩ | 90° | 96×96×140 | 92+0.5×92+0.5 | 0.75 | |
| Q72-MΩ | 72×72×80 | 68+0.5×68+0.5 | 1.6 | 配附加裝置 |
高阻表測量范圍
| 高阻表 | |
| 測量范圍 | 額定電壓 |
| 0-5MΩ | 100V、127V ﹑220V、380V、400V、440V380V(經380/100V或380/127V.P.T接入) |

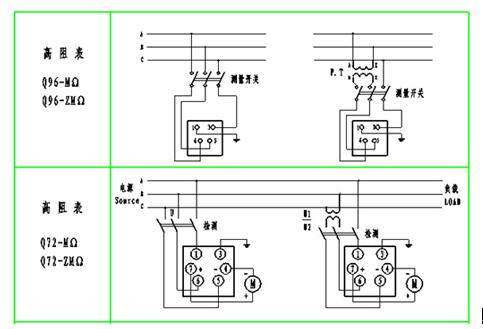

接線圖
高阻表外形尺寸圖
