刮板流量計是一種容積式流量計量?jì)x表用以測量封閉管道中流體的體積流量。

流量計可以現場顯示累積流量，并有遠傳輸出接口，與相應的光電式電脈沖轉換器和流量積算儀配套使用，可進行遠程測量、顯示和控制。

特點

1）測量準確度高，基本誤差一般可達±0.2％到±0.5％，特殊要求時可達±0.1％，流量計的特性一般不受流體狀態的影響，也不受雷諾數大小的限制。

2）采用較高粘度的流體，流體粘度變化對示值影響較小。

3）字輪式計數器累積流體總量，無需外部能源，使用方便；計數器累積流量雙顯示，其中之一可以復零，方便用戶在不連續計量的情況下使用。

     流量計帶有光電輸出軸，通過輸出軸與本公司生產的LPJ-12D型（或LPJ-12D/FI型）光電式電脈沖轉換器配套，可遠距離傳輸脈沖信號或4～20mA標準電流信號。

刮板流量計工作原理

如圖所示，刮板在流體的推動下帶動轉子一起轉動，轉動過程中刮板在固定的凸輪的作用下依此伸出縮回，連續地與殼體壁形成計量腔計量流體體積，計量腔的容積是固定的，因此，轉子的轉數與流過流量計的流體體積成正比，通過減速機構在計數器中得到流體體積。

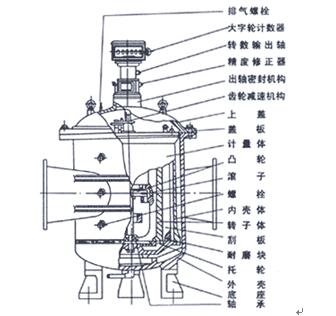

刮板流量計結構圖

刮板流量計主要由殼體、計量體、齒輪減速機構、出軸密封機構，精度修正器、計數器等組成。

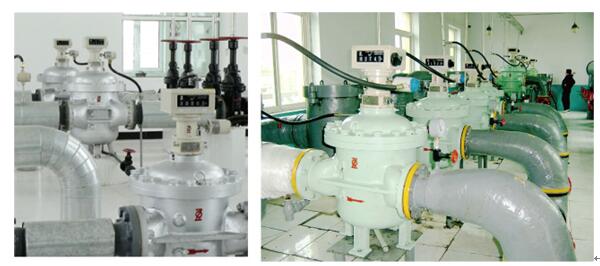

刮板流量計產品應用現場

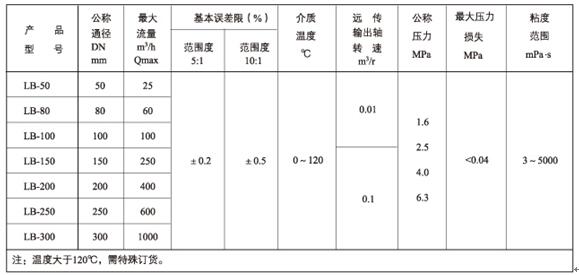

刮板流量計主要技術指標

選型方法

一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30％Qmax＜Q＜80%Qmax,確定Qmax，并由Qmax，從“主要技術指標”表中，確定流量計的公稱通徑。

二、確定基本誤差值（精度等級）：根據實際使用要求，確定選用±0.2％還是±0.5％或其他。

三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，確定流量計的公稱壓力。

四、由選定的公稱通徑、基本誤差值（等級精度）和公稱壓力，按照“選型編碼”的內容，選定流量計型號。

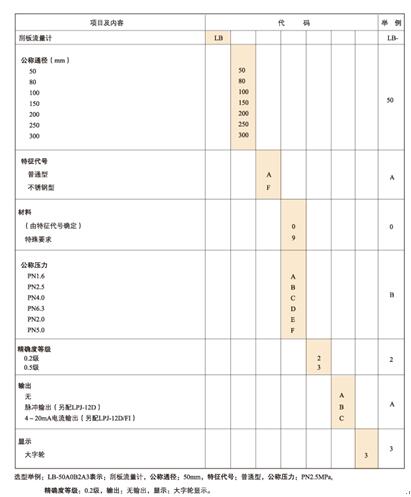

選型編碼

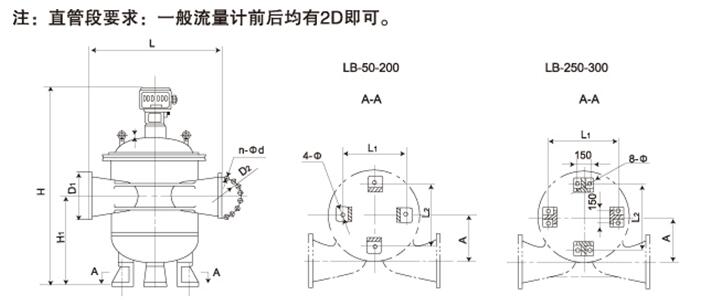

刮板流量計外形及安裝尺寸

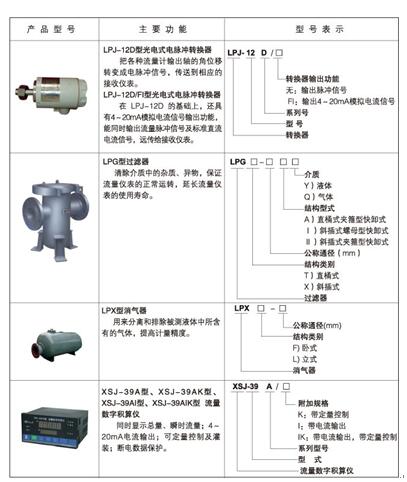

刮板流量計配套產品簡介
