ZDR-35002系列電動偏心旋轉調節閥
一、ZDR-35002電動偏心旋轉調節閥概述ZDR-35002系列電動偏心旋轉調節閥是由35002系列偏心旋轉閥和3610R系列電子式電動執行機構兩部分組成。偏心旋轉閥與通常的柱塞閥、蝶閥、球閥等不
產品描述
一、ZDR-35002電動偏心旋轉調節閥 概述
ZDR-35002系列電動偏心旋轉調節閥是由35002系列偏心旋轉閥和3610R系列電子式電動執行機構兩部分組成。
偏心旋轉閥與通常的柱塞閥、蝶閥、球閥等不同，它在一個直通的閥體內裝有一個球面閥芯，該球面閥芯的中心與閥芯轉軸中心偏離，當轉軸轉動時，裝于轉軸上的球面閥芯相對于閥體中心作凸輪狀偏心旋轉，并依靠閥芯柔臂的彈性變形，使閥芯球面與閥座密封面緊密接觸，達到可靠密封。
產品特點：
無需另配伺服放大器，接入信號、電源即可工作。
具有掉電和斷信指示。
可方便地選擇斷信時閥位自鎖，全開或全關。
可方便地實現電開、電關工作方式的轉換。
可方便地選擇輸入信號4～20mA.DC或1～5V.DC。
密封性好。
能獲得較大的流量系數。
適用溫度范圍寬。
閥體流路簡，適用于粘度大和顆粒介質。
體積小，重量輕，工作穩定性好。

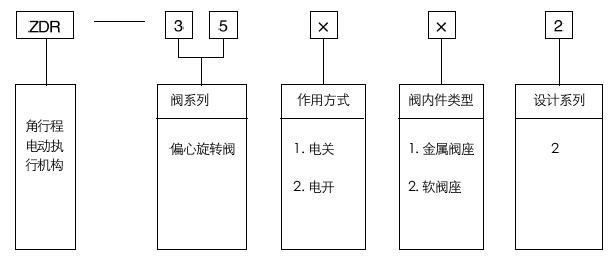

二、型號編制說明
三、結構原理
3610R系列產品的電子控制部分將輸入信號4～20mA和來自電位器的開度信號相比較進行放大，向消除其差值的方向驅動，來控制可逆電機，可逆電機的旋轉使輸出軸上下移動，直至電位器的開度信號與輸入信號之間的偏差達到零時，可逆電機停止轉動。利用這一原理去控制偏心閥的開度，以達控制被調介質的目的。
偏心旋轉閥與通常的柱塞閥、蝶閥、球閥不同，它在一個直通的閥體內裝有一個球面閥芯，該球面的中心線與閥芯轉軸中心線偏離，當轉軸轉動時，則裝于轉軸上的球面閥芯可相對于閥座作凸輪狀偏心旋轉，并依靠閥芯柔臂的彈性變形，使閥芯球面與閥座密封面緊密接觸，達到可靠密封。
四、技術參數
電動執行機構基本誤差：±1%、回差：1%、死區：1%
輸入信號：4～20mA.DC、1～5V.DC、
閥位信號：4～20mA.DC
電源電壓：220V.AC、50Hｚ
功耗：A型：50VA、B型：150VA、C型：220VA
環境溫度：-10～60℃
相對濕度：不大于95%
外殼保護等級：IP55
型號表示 Z D R 3 5 0 □ 2
主要零件材料
閥體：SCPH2（WCB） SCS14A（CF8M） ZG1Cr18Ni9Ti
閥內件：SCS14A，SCS14A堆焊，
SUS316，SUS316堆焊
SUS316嵌聚四氯乙烯，ZG1Cr18Ni9
填料P＃4519M
五、電動執行機構主要技術參數
項目 | 配用電動執行機構型號 | ||||
361RSA-05 | 361RSB-20 | 361RSC-50 | 361RSC-60 | 361RSD-150 | |
輸入信號 | 4~20mA DC、1~5V.DC | ||||
閥位反饋信號 | 4~20mA DC | ||||
輸出力矩（N-m） | 50 | 200 | 500 | 600 | 1500 |
動作時間（s/50°） | 9 | 20 | 22 | 27 | 23 |
電源電壓 | 220V.AC 50HZ | ||||
功耗 | 50VA | 150VA | 220VA | 350VA | |
環境溫度（℃） | -10~60(標準型)；-35~60（加裝加熱器） | ||||
外殼防護等級 | IP55 | ||||
六、主要技術性能指標
項目 | 技術指標 |
基本誤差% | ≤±2.5 |
回差% | 2.5 |
死區% | 1~10可調 |
額定行程 | ≥50° |
七、固有流量特性

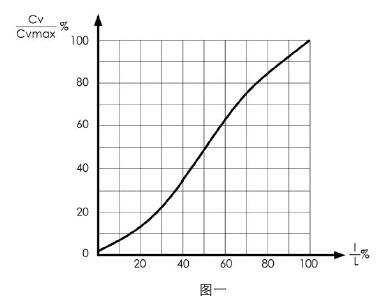

ZDL-35002電動偏芯旋轉調節閥的固有流量特性為直線特性，特性曲線見圖一。固有可調比R 100:1

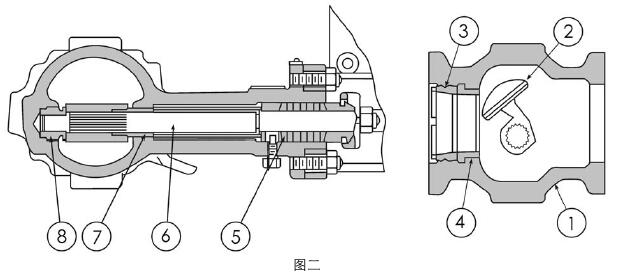

八、主要零件材料
