一、HPS高壓?jiǎn)巫{節閥　概述

HPS高壓?jiǎn)巫{節閥 是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

二、HPS高壓?jiǎn)巫{節閥　閥體、閥內組件

型式： 單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW（25～80mm）對接焊BW(80mm)
材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上閥蓋：常溫型（P）：-5～+230℃
伸長Ⅰ型（E1）： +230～+566℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量：特性：等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金等

三、HPS高壓?jiǎn)巫{節閥 執行機構

型式： LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料： 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍： 20～100、40～200、80～240kPa（LHA、 LVA5型），190～250、190～300、190～350kPa（LVA6型）
供氣壓力： 260～400kPa（LHA型），260～280kPa（LVA5型），280～400kPa（LVA6型），300～500kPa（LVP型）
氣源接口 Rc1/4”
環境溫度： -30～+70℃
閥作用型式： 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HPS高壓?jiǎn)巫{節閥 性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104IV級
回差：帶定位器：小于全行程的1%
基本誤差：帶定位器：小于全行程的±1% （注：采用標準的V型聚四氟乙烯填料）

五、HPS高壓?jiǎn)巫{節閥 流量特性

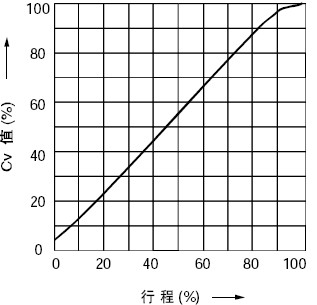

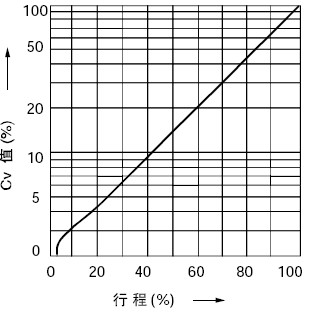

典型的流量特性曲線
