電阻遠傳壓力表
電阻遠傳壓力表概述電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測
產品描述
電阻遠傳壓力表概述
電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。
電阻遠傳壓力表主要技術指標
準確度：1.6級
發送器起始電阻值：3~20Ω
發送器滿度電阻值：340~400Ω
發送器接線端①②外加電壓不大于6V
滑線電阻式發送器接線圖
| 測量范圍MPa |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6; 0~1 ;0~1.6;0~2.5;0~4;0~6; 0~10;0~16;0~25;0~40;0~60; |
| -0.1~0；-0.1~0.06；-0.1~0.15；-0.1~0.3；-0.1~05；-0.1~0.9；-0.1~1.5；-0.1~2.4 |
電阻遠傳壓力表外形尺寸

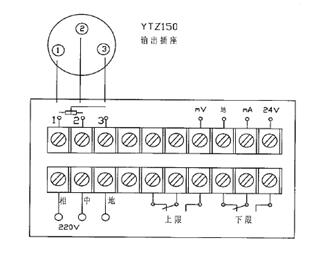

與二次儀表配套接線圖
