不銹鋼差壓力表概述：

CYW-100B/103B不銹鋼差壓表（以下簡稱儀表）適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質差壓、流量等參數。儀表結構全部采用不銹鋼制成，其中的測量系統（雙波紋管及連接部件）、具有較強的耐腐蝕及抗工作環境侵蝕影響。

不銹鋼差壓力表主要技術指標

壓差的測量范圍、公稱工作壓力、準確度及接頭螺紋尺寸：

不銹鋼差壓力表導壓系統及外殼材質：

不銹鋼差壓力表外型及安裝尺寸：

使用環境溫度：-40℃~70℃

抗工作環境振動：V.H.3級

儀表外殼防護等級：IP54

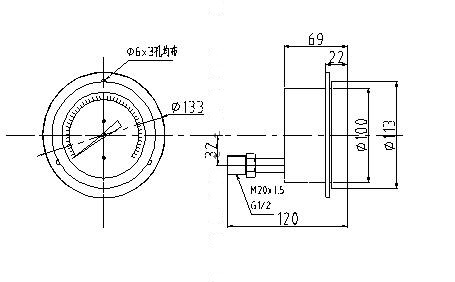

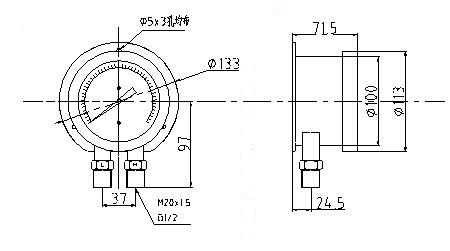

不銹鋼差壓力表外形尺寸

不銹鋼差壓力表 使用須知：

1.儀表應垂直安裝于與測量點保持統一水平的位置上，否則須酌情計入由

 液位差引起的附加誤差。

2.儀表接頭上標有“H”的為高壓端，標有“L”的為低壓端。

3.儀表在測量差壓時，其差壓值可使用到標度范圍上限值的75%以?xún)?，系統的***大靜壓值應不超過儀表規定的***大靜壓值。

4.按圖4所示，安裝時應在儀表的高、低壓輸入口前設置平衡（安全）閥（閥1），并應處于開啟位置，待閥2、閥3全部開啟后再將平衡閥關閉。

5.儀表在使用前應仔細核實被測介質對其產生的侵蝕程度，以免使波紋管導致早期腐蝕損壞。

6.儀表在定期維修時，如須***開啟表蓋時，宜借助專用工具進行。

7.儀表在受溫度變化而引起示值誤差增大并直接影響測量的準確性時，可剪去表殼上的

 護塞凸臺。

不銹鋼差壓力表訂貨需知：

用戶在訂購儀表時須注明：

1.型號及名稱、差壓范圍、***大靜壓、計量單位、準確度等級：

2.接頭和波紋管材質：

3.接頭螺紋尺寸：M20×1.5或訂制：

4.對有特殊要求，如表殼內充液體或其它要求時可協商解決。

5.配三閥組（圖4中閥1、2、3）。
