射頻導納液位計
射頻導納液位計概述RF-9300的工作原理和美國DE公司射頻導納物位開關相仿，是利用電橋原理檢測物料導納的變化，因而具有結構簡潔，工作穩定，靈敏度高的優點。它可川于導電和非導電物料，可用于液體、粉料
產品描述
射頻導納液位計概述
RF-9300的工作原理和美國DE公司射頻導納物位開關相仿，是利用電橋原理檢測物料導納的變化，因而具有結構簡潔，工作穩定，靈敏度高的優點。它可川于導電和非導電物料，可用于液體、粉料、顆粒料，甚至粘滯的物料檢測。它的接觸部分的材質是聚四
儀表可分為普通型、混合防爆型(dialIBT5),粉塵防爆型(DIP DT T13)0
儀表采用繼電器輸出，可用作上、下限報警，也可川來控制閥門或其他設備。
射頻導納液位計技術參數
電源電壓:100一240VAC, 5011z;或24VDC土10%
功耗:1W
報警:_L限或下限(用戶選用)
輸出繼電器:雙刀雙擲220VAC 5A(阻性負載)
或30VDC 5A(阻It負載)
普通型有兩組觸點輸出，防爆型有一組觸點輸出
環境溫度: -40一十70'C
介質溫度:普通型:-40一+70'C;高溫型:+70一+200'C
靈敏度:放高0.5 p F
安裝螺紋:ZG3/4"
出線螺孔:M20 x 1 .5
射頻導納液位計選型及外形安裝
標準型

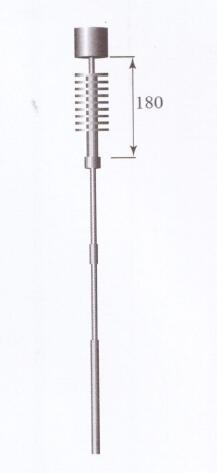

高溫型

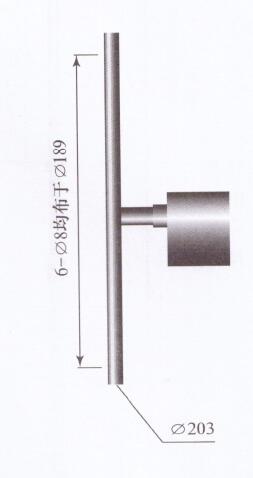

平板探頭
| 名稱 | 標準型 | 高溫型 | 平板探頭 |
| 介質溫度 | -40~+70'C | +70一+200℃ | -40~+70C |
| 額定壓力 | 2.5MPa | 2.5MPa | 2.5MPa |
| 探頭材料 | 1Crl8Ni9Ti與聚四氟乙烯 | 1Crl8Ni9Ti與聚四氟乙烯 | 1Cr18Ni9Ti與ABS |
| 典型應用 | ZG3/4"安裝螺紋。 用于檢測飛灰、液體 及小塊料等，可垂直安 裝，亦可水平安裝或 斜裝 | ZG3/4‘安裝螺紋。 適用于被測高溫介質 | 該探頭用來檢測送料槽、料倉、料斗內的砂礫、煤塊和其他塊狀料的料位，及物料在移動中可能切斷或打彎其它形式探頭的場合。 |

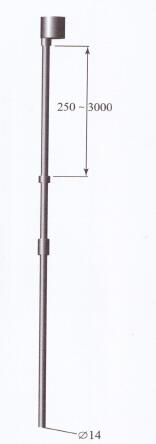

根部加長

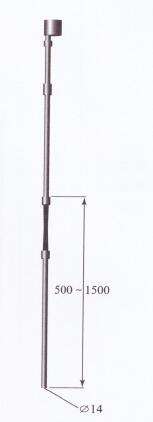

剛性端部加長

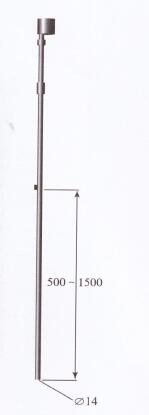

撓性端部加長
名稱 | 根部加長 | 剛性端部加長 | 撓性端部加長 |
介質溫度 | -40~+70'C | -40~+70'C | -40~+70C |
額定壓力 | 2.5MPa | 2.5MPa | 2.5MPa |
探頭材料 | 1Crl8Ni9Ti與聚四氟乙烯 | 1Crl8Ni9Ti與聚四氟乙烯 | 1Crl8Ni9Ti與聚四氟乙烯 |
典型應用 | ZGI4/1安裝螺紋。用于深的料倉和容器內，檢測較低的物位，也可應用于 探頭需穿過厚的器壁或隔層的場合，以及需要使表殼離開器壁一定距離的地方。 | ZG3/4"安裝螺紋。只適用于垂直安裝應用在容器內物位比較低的場合。 | ZG3/4'安裝螺紋。只適用于垂直安裝應用在沙礫、煤以及其它可損壞剛性極棒的塊狀物料。 |
射頻導納液位計訂貨須知
1、探頭名稱、型號
2、選用加長型時，須指明加長部分的長度。
