XFJ系列中型長圖自動平衡記錄（調節）儀
XFJ系列中型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄?！裰行烷L(cháng)圖記錄儀表體積小
產品描述
XFJ系列中型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
●中型長圖記錄儀表體積小，重量經，安裝在控制屏上可節省屏面，便于實現集中控制。
●儀表整個機架安裝在帶有滾珠結構的底板上，可以靈活地進拉出，維護和檢修十分方便。
□主要技術指標
指示基本誤差：±0.5%
記錄基本誤差：±1%
回差：0.25%
消耗功率：40W
標尺刻度長：180mm
電源：AC 220V 50Hz 允許電壓變動：10%～ -15%
工作環境條件：溫度：0～50℃
相對濕度：10%～90%
重量：＜18kg
□型號表示
□□□□－□□□
□ 產品類別 | X顯示儀表 |
□ 產品名稱 | W）電位差計 |
□□ 產品特征 | FJ）中型長圖 |
□記錄、調節形式 | 1）單筆劃線記錄 3）多點打印記錄 |
□□附加裝置名稱 | 00）無附加裝置 01）帶表面定值電接點 |

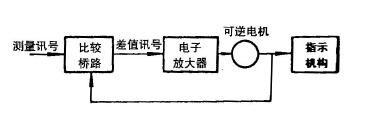

□原理框圖
□型號規格
本系列儀表，配合各種附加裝置，不***對被測參數進行自動測量、指示和記錄，還能實現自動控制和調節。
型號規格如下：
型號 | 記錄點數及其附加裝置 | 規格 |
XWFJ-100 | 單筆 | 全行程時間2.5s 記錄紙速度：50、400、800mm/h 多點打印周期5s |
XWFJ-300 | 6,12點 | |
XWFJ-101 | 單筆 | 全行程時間2.5s 記錄紙速度：50、400、800mm/h 給定值的設定范圍標尺的5%-95% 儀表接點數為2個多點打印周期5s XWFJ-301/XQFJ-301型儀表也可與JD-106型繼電器箱配套使用。 |
XWFJ-301 | 6,12點 | |
□測量范圍
●電位差計
變送器種類 | 分度號 | 測量范圍 |
銅熱電阻 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳硅 | K | 0-600℃ |
0-800℃ | ||
0-1000℃ | ||
0-1200℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
鉑銠10-鉑 | S | 0-1400℃ |
0-1600℃ | ||
600-1600℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
透鏡式輻射傳感器 | F1 | 0-1800℃ |
600-1200℃ | ||
F2 | 700-1400℃ | |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐1-4 | ||
‐5-5 | ||
‐10-10 | ||
‐50-50 | ||
‐100-100 | ||
直流電流 | mA | 0-10 |
4‐20 |
●平衡電橋
變送器種類 | 分度號 | 測量范圍℃ |
銅熱電阻 | Cu50 | 0-30 |
0-50 | ||
0-100 | ||
Cu100 | 0-30 | |
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 | PT100 | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
注：如需要測量范圍一類表以外的特殊分度號，請在訂貨時協商，并需提供分度號的計算數據及確定選用記錄紙的相應規格。
□接線端子

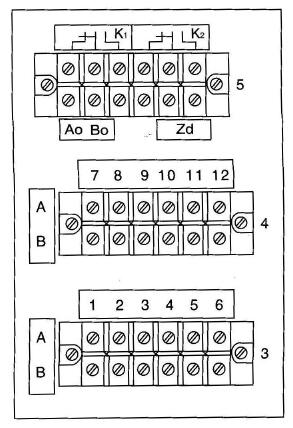

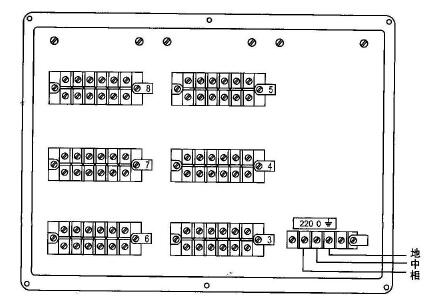

●XWFJ、XQFJ系列儀表接線端子分布圖
其中6，7，8為信號部分，3，4，5為控制部分

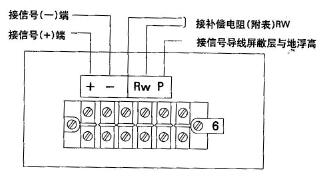

●XWFJ-100、XQFJ-100型單筆儀表外接線端子圖

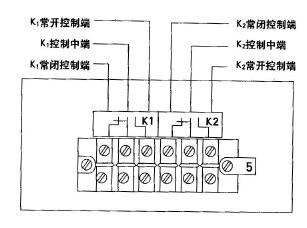

●XWFJ-101、XQFJ-101型 單筆儀表控制部分接線端子圖

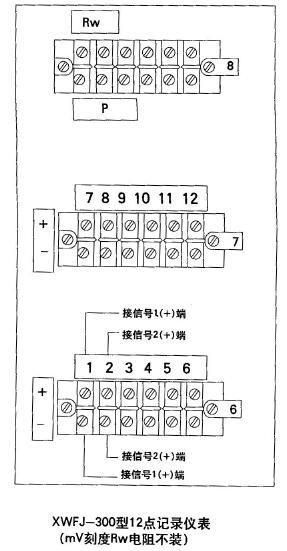

●XWFJ-300、XQFJ-300型儀表外接線端子圖

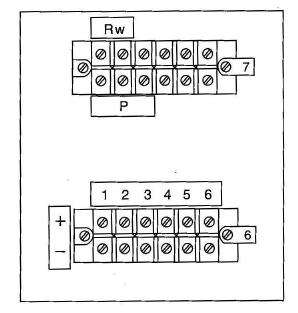

XWFJ-300型6點記錄儀表（mV刻度 Rw電阻不裝）

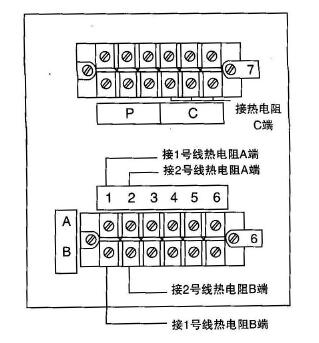

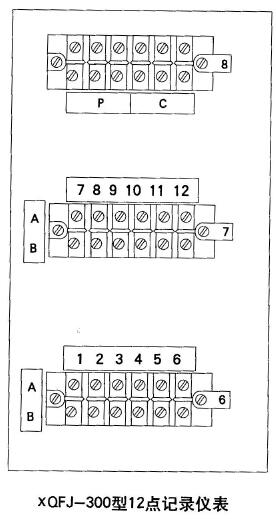

XQFJ-300型6點記錄儀表

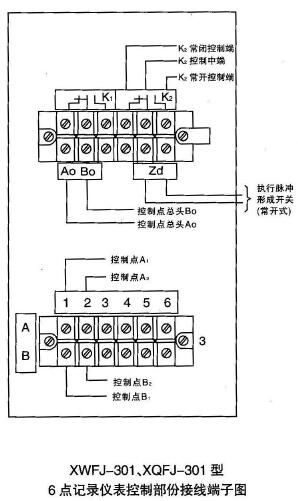

●XWFJ-301、XQFJ-301型控制部分接線端子圖
（信號部分接線端子圖同XWFJ-300、XQFJ-300型）

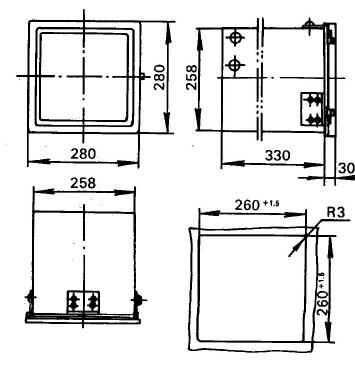

□外形及開孔尺寸 單位：mm
□訂貨須知
●訂貨時請注意下列各項內容：
型號
分度號
測量范圍
記錄點數
●舉例：
XWFJ-101
K
0~600℃
6點
