XCJ系列大型長圖自動平衡記錄（調節）儀
XCJ系列大型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄?！癖鞠盗袃x表品種齊全，有
產品描述
XCJ系列大型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
●本系列儀表品種齊全，有單筆、雙筆、多點各種類型的附加裝置。儀表具有滿行程時間快，靈敏度高的優點。
●記錄紙速度，可在30～1200mm/h的范圍內選擇；記錄紙可見長度達200mm。
●采用塑料筆尖，使用方便，劃線流利；多儀表分色或字符打印，便于識別。
●儀表采用組合裝配結構，便于維護和檢修。
□主要技術指標
電源：220V 50Hz 允許電壓變動：10%~-15%
工作環境條件：溫度：0～50℃
相對濕度：10﹪～90﹪
指示基本誤差：±0.5%
記錄基本誤差：±1.0%
回差：0.25%
消耗功率：?jiǎn)喂P、多點儀表＜40W
雙筆儀表＜80W
標尺刻度長：250mm
重量：?jiǎn)喂P、多點儀表＜26kg
雙筆儀表＜32kg

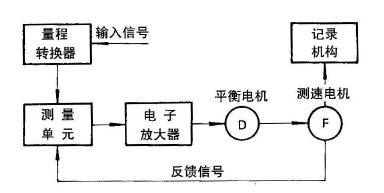

□工作原理
□型號表示
□□□□□—□□□□
□產品類型 | X)顯示儀表 |
□產品名稱 | W)電位差計 Q)平衡電橋 |
□□產品特征 | CJ)大型長圖 |
□記錄、調節形式 | 1)單筆、劃線 2)雙筆、劃線 3)多點打印 4)帶自動PID調節裝置 |
□□□□附加裝置名稱 | 00)無附加裝置 01)帶表面定值電接點 01C)表面定值電接點裝置（溫差電橋） 02)帶表內定值電接點 05)帶量程擴展 07)自動變速和自動起停 14)多點各定值 |
□型號規格
本系列儀表，配各種附加裝置，不***對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。
型號規格如下：
型號 | 記錄點數及 | 規格 |
XWCJ-100 | 單筆 | 全行程時間2.5s或5s |
XWCJ-200 | 雙筆 | |
XWCJ-300 | 6點、12點 | 全行程時間2.5s 打印周期5s |
XWCJ-101 | 單筆帶表面值 | 全行程時間5s 記錄紙速度：30,60,120,300，600, 1200mm/h（打印周期10s) 設定范圍為標尺的5%-95% |
XWCJ-301 | 6,12點帶表面定值 | |
XWCJ-102 | 單筆帶表面定值 | 全行程時間5s 記錄紙速度：30,60,120,300,600, 1200mm/h(打印周期10s） 帶接點2個，特殊定貨可帶1-4個雙筆儀表：主筆帶接點，副筆不帶接點，或主、副筆均帶接點，多點儀表只帶二個接點。 |
XWCJ-202 | 雙筆帶表面定值 | |
XWCJ-302 | 6,12點帶表面定值 | |
XWCJ-314 | 6、12點帶多點 | 全行程時間5s 打印周期：10s 記錄紙速度：30,60,120,300,600,1200mm/h 能對每一點參數可以任意定值。定值范圍為標尺的5%-95%，儀表還帶JD-106型繼電箱，6點儀表一只，12點儀表二只。 |
型號 | 記錄點數及 | 規格 |
XWCJ-105 | 單筆帶量程擴展 | 全行程時間5s 多點打印周期10s 記錄紙速度:30,60,120,300,600,1200mm/h |
XWCJ-305 | 6、12點帶量程擴展 | |
XWCJ-400 | 單筆帶電動PID調節 | 全行程時間2.5s 記錄紙速度：30,60,120,300,600,1200，mm/h |
XQCJ-101C | 單筆表面定值電接點裝置（溫差電橋） | 全行程時間5s 記錄紙速度：30,60,120,300,600,1200mm/h 儀表指示基本誤差為±1%，回差為0.5%，設定精度為±1%。接點容量，DC 30V 0.5A AC 220V 1A(電阻性）其余同基型。接點數為2個。 |
●JD-106型繼電器箱斷
電源：220V 50HZ
工作環境條件：溫度：0~50℃. 允許電壓變動：10%~-15%
相對濕度：10%~90%RH
輸出接點容量：AC 220V 1A(電阻性)
消耗功率：<10W
外形尺寸：380×175×115mm(長×寬×高)
重量：<7kg
□測量范圍
●電位差計的分度和測量范圍
傳感器種類 | 分度號 | 測量范圍 |
鎳鉻-康銅 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳硅 | K | 0-600℃ |
0-800℃ | ||
0-1000℃ | ||
0-1200℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
鉑銠10-鉑 | S | 0-1400℃ |
0-1600℃ | ||
600-1600℃ | ||
1200-1800℃ | ||
1100-1300℃ | ||
1430-1530℃ | ||
1300-1800℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
1300-1800℃ | ||
透鏡式輻射傳感器 | F1 | 400-1000℃ |
600-1200℃ | ||
F2 | 700-1400℃ | |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐5-5 | ||
‐10-10 | ||
‐50-50 | ||
‐100-100 | ||
‐1-4 | ||
1‐5 | ||
‐0.5-9.5 | ||
直流電流 | mA | 0-10 |
4‐20 |
●平衡電橋的分度和測量范圍
傳感器種類 | 分度號 | 測量范圍℃ |
銅熱電阻 | Cu50 Cu100 | 0-50 |
0-100 | ||
0-150 | ||
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 | PT100 | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
□接線端子圖
●XWCJ、XQCJ系列儀表接線端子分布圖
其中6、7、8為信號部分，3，4，5為控制部分
●單筆儀表外接線端子
XWCJ-100型 mV刻度

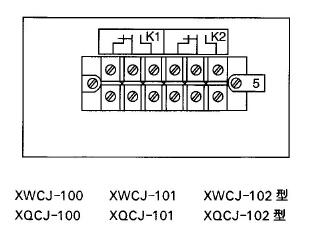

●單筆儀表控制部分接線端子
（信號部分同XWCJ-100、XQCJ-100型）

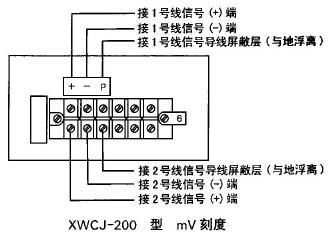

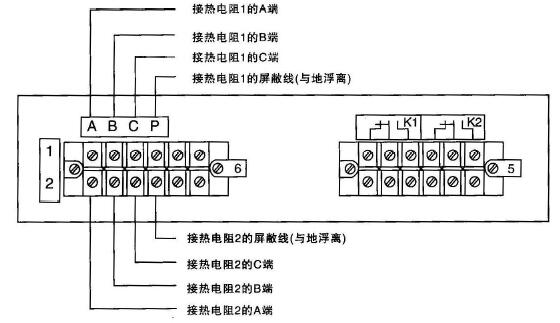

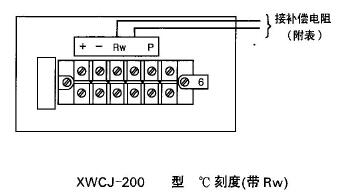

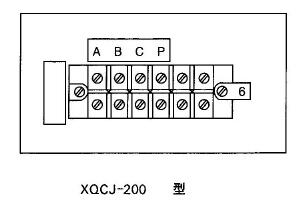

●雙筆儀表外接線端子

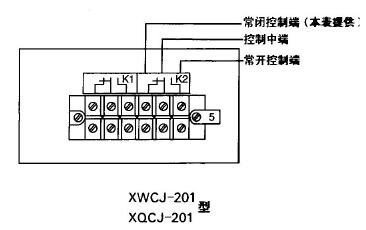

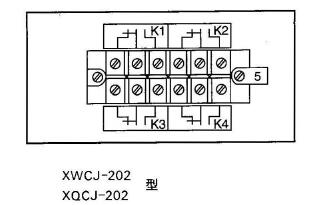

●雙筆儀表控制部分接線端子
（信號部分同XWCJ-200、XQCJ-200型）

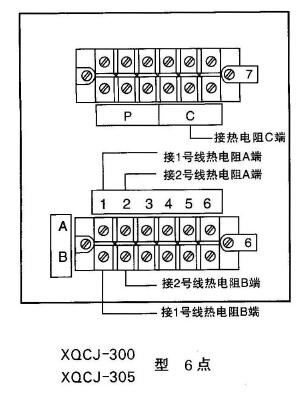

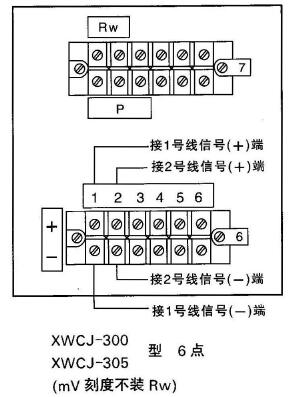

●6點儀表外接線端子

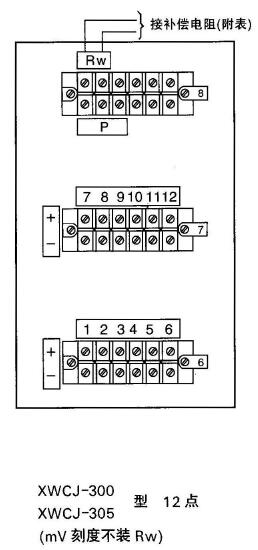

●12點儀表外接線端子
●XQCJ-101C型儀表外接線端子

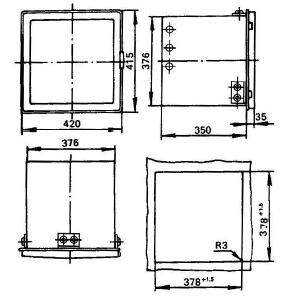

□外形及開孔尺寸 單位：mm
□訂貨須知
●訂貨時請注意下列各項內容：
型號
分度號
測量范圍
記錄點數
全行程時間
●舉例：
XWCJ-301
K
0~1300℃
6點
5s
