H系列180mm記錄儀，它采用多年積累的信息情報和引進電子技術和精密機械而生產的高可靠性的記錄儀。

H系列自動平衡記錄調節、報警儀按各種組合方式有九百種型號供選用，記錄方式有單筆、雙筆、叁筆的筆書寫式和6～12點及24點的行打點式；調節方式有2位置式、3位置式、PID式；報警方式有上限式；下限式；上下限式。由這些組合，可提供用戶迫切期待的優質記錄儀。

·用于所有的溫度計測、控制……

·用于壓力、流量等各種工業參量的測定、控制……

·用于氣象觀測……

180mm記錄儀驗證可靠性的九個方面：

·高精度

工業用記錄儀精度為±0.5%

用新的電子技術和高可靠性的設計，根據用戶需要可提供指示精度達到輸入量程的±0.25%的產品。

·長壽命

高分辨、長壽命的平衡用滑線電阻

在記錄儀的心臟部份，平衡用滑線電阻采用導電塑料電位器，它分辨率高，壽命比貴金屬線繞式高十位以上。

·高可靠

良好的密封性，高可靠性的輸入切換開關

   打點式儀表的輸入切換開關，使用玻璃封裝的乾璜開關，無滑動磨損，且接點用玻璃管保護，故在不良的環境中也具有較長的壽命。

·可讀性

安裝標準的照明燈

全機種都安裝標準的照明燈（除24點外），故即使在暗處也可以讀出記錄數據。

·記錄清晰

應用臨界阻尼記錄曲線清晰

通過有微分阻尼電路的伺服放大器的靈敏顯示和精密打點機構的打點記錄，墨水筆或纖維筆的連續記錄，均可清晰地記錄所有現象。

·適應性

   豐富而齊全的選件

有單筆到叁筆的筆書寫式記錄；有6點到24點的打點記錄；有mA 、mV熱電偶、測溫電阻等輸入信號；有二位置式到PID式的調節方式；有上限、下限、上下限式的報警方式。由這些組合可提供所需的豐富齊全的機種。為使H系列的功能進一步發揮備有多重刻度儀表、高靈敏度儀表、帶發訊裝置儀表等選購件。

·維修簡便

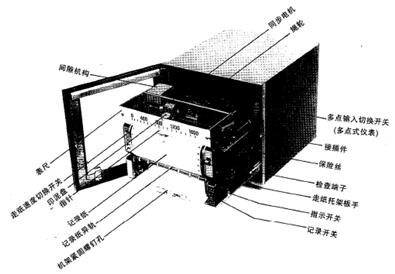

   容易維護檢修的單元結構

   量程單元，伺服放大器，走紙機構等主要部件都單元化，且機架也能簡易取下，故維護檢修容易。

·操作靈活

牢固的結構和方便的前面操作

  在前面顯示部，備有操作所須***的開關，而且PID調節單元等也裝在儀表內，可在儀表前部進行所有操作。

□型號一覽

●單筆（記錄儀、記錄報警儀）   打點式（記錄儀、記錄報警儀、記錄調節儀）

□內填入輸入點數，輸入點數6,12,24點時分別填6,12,24.（例：mV輸入，6點記錄儀為EH800-06）。

*作為主機附加的報警單元或調節單元（寬288*高144*深370mm).

Δ作為特殊規格應先協商后訂貨。

·雙筆（記錄儀，記錄報警儀，記錄調節儀）

□□ 內填入各筆的輸入信號，按順序為第1筆，第2筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9.

     （例：第1筆mV輸入，第2筆熱電偶輸入的記錄儀為FH8100)

·叁筆（記錄儀，記錄報警儀）

□□□內填入各筆的輸入信號，按順序為第1筆，第2筆，第3筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9。

（例：第1筆mV輸入，第2筆熱電偶輸入，第3筆熱電阻熱電阻輸入是記錄儀為GH812000)

□型號表示

●單筆、多點式

例：EH126-06  熱電偶輸入，上限報警，六點記錄儀。

●雙筆　

例：FH1200 ******熱電偶輸入，第二筆熱電阻輸入，雙筆記錄儀。

●叁筆

例：GH111006  第三筆上限報警，熱電偶輸入，三筆記錄報警儀。

□標準分度范圍

 注：1.“E、K、B、S、T、J、F1、F2、Pt100、Cu50、Cu100”其單位為℃；

     2.“均格”指表尺是等分刻度；

     3.如有特殊要求或超出本表范圍，均可與大華廠銷售科聯系解決。

□主要技術指標

輸入信號：mV－DC3 mV以上

　　　　　熱電阻－30℃以上（Pt100）

刻度長度：180㎜

指示精度：輸入量程的±0.5﹪

指示回差：輸入量程的0.25﹪

平衡時間：輸入量程移動約2s(50Hz)

記錄紙：折疊式—有效記錄180mm（全幅200mm）全長20m

         筆書寫式—單筆、雙筆、三筆三種

         打點式—6點、12點、24點三種

         筆書寫式：纖維筆連續記錄；第1筆（紅）、第2筆（綠）、第3筆（藍）

         打點式：各點蘸印泥盤打點記錄

         打點色—6點：1紅、2黑、3天藍、4綠、5棕、6紫

                 12點：1紅、2黑、3天藍、4綠、5棕、6紫、7橙、8灰、9藍、10草綠、11桃紅、12枚紅

                 24點重復12點及1-24點數字打印

走紙速度：12.5、25、50、100mm/h4速及快速Fast

打點時間：6S（50Hz）、5S（60Hz）

記錄筆間隔：約4mm（多筆時）

抬落筆（筆式）：手動，各筆***立

電源：AC 220V 50Hz

允許電壓變動：額定值的10%~15%

環境溫度：0℃~50℃

相對濕度：10%~90%RH

允許信號源電阻：直流電壓輸入:3mV＜量程電壓≤500mV-10KΩ以下

                             500mV＜量程電壓≤100mV-10KΩ以下

                 熱電偶輸入:10KΩ以下

                 熱電偶輸入:每1線10Ω以下

輸入電阻：直流電壓輸入:3mV≤量程電壓≤500mV-約8MΩ

                       500mV＜量程電壓≤100mV-約1MΩ

                       熱電偶輸入-約8Ω

絕緣電阻：測定端和接地端子間DC500V 20MΩ以上

          源端和接地端子間DC1000V 20MΩ以上

          測定端和電源端子間DC1000V 20MΩ以上

絕緣強度：測定端和接地端子間AC500V 1min

          源端和接地端子間AC1000V（100V系列電源）1min

          AC1500V（200V系列電源）1min

          測定端和電源端子間AC1000V（100V系列電源）1min

          AC1500V（200V系列電源）1min

照明燈：熒光燈（但24點儀表無照明）

消耗功率：約35W

門：鋁制壓鑄件漆黑鈀

外殼：普通鋼板漆銀灰色

安裝方法：面板嵌裝式——***打點式儀表安裝角度可后傾30℃

重量：約13.5~16.5Kg

●   筆書寫式記錄儀

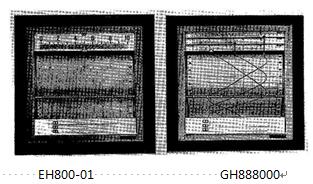

型號  EH□00-01   單筆        GH□□□000    3筆

      FH□00-00   雙筆

□：輸入信號   1：熱電偶   2:熱電阻   8：mV   9：mA

筆書寫式記錄儀用筆機構清晰連續記錄溫度、流量、壓力等的測定時，在EH系列記錄儀中有單筆、雙筆、叁筆三種，在多筆儀表中，每筆輸入和放大回路都相互***立，所以可在同一記錄紙上連續記錄完全不同的各種現象。而且在單筆、雙筆記錄儀中除記錄外還有報警或調節的功能，叁筆記錄儀中也有報警功能的機種。

□單筆記錄儀規格

記錄點數:單筆

記錄方式：纖維筆連續記錄，墨水顏色為紅色

平衡時間：全行程移動約2s(50HZ)

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

抬落筆：手動

重量：約13.5kg

□雙筆記錄儀規格

記錄點數：2筆

記錄方式：纖維筆連續記錄

第1筆（紅）  第2筆（綠）

平衡時間：全行程移動約2s(50HZ)

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

抬落筆：手動，各筆***立

記錄筆間距：約4mm

重量：約14.5kg

□叁筆記錄儀規格

記錄點數：3筆

記錄方式：纖維筆連續記錄

第1筆（紅）  第2筆（綠） 第3筆（藍）

平衡時間：全行程移動約2s(50HZ)

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

抬落筆：手動，各筆***立

記錄筆間距：約4mm

重量：約16kg

●   打點式記錄儀

型號   EH100-□  熱電偶輸入         EH900-□  mA輸入

       EH200-□  熱電阻輸入         EH900-□  mV輸入

□:記錄點數6，12，24點

打點記錄儀在一定的間隔時間中，清晰地打點記錄溫度、壓力、流量等測量值，EH系列打點式記錄儀有6、12、24點三種，在同一記錄紙上能記錄多種數據，而且某些機種還帶有報警和調節功能。

□規格

記錄點數：6、12、24點三種

記錄方式：各點蘸印, 泥盤打點記錄

          6點：1紅、2黑，3天藍、4綠、5棕、6紫

          12點：1紅、2黑，3天藍、4綠、5棕、6紫 7橙、8灰、9藍、10草綠、11桃紅、12玫紅

          24點：重復12點或12點重復1-24點數字打印

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

打點間隔：6S(50HZ)

重量：約13.5kg(24點計約15kg)

●本質安全防爆結構溫度記錄儀

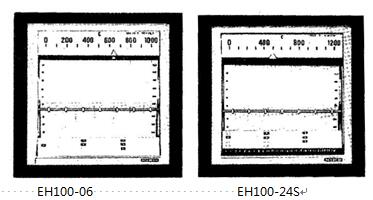

      EH100-06(防爆結構)

     型號  EH100-□□:記錄點數6、12點

    本質安全防爆結構記錄儀，內藏高可靠性的齊納屏幕障，配用充填形熱電偶，可在3nG5爆炸等以及在0種危險場所進行測定記錄，有的機種還帶有報警功能。

□規格

輸入信號K、E、J、T、B、S熱電偶

指示精度：輸入量程的±0.5％

記錄點數：6、12點二種

記錄方式：點蘸印泥盤打點記錄

防爆結構：本質安全防爆結構

對象氣體：3nG5

重量：約13.5kg

型號檢定合格號：第29834號

□報警儀規格

報警方式：上限（下限）式或上下限式

設定精度：輸入量程的±0.5％

報警不靈敏度：輸入量程的0.6％

接點容量：AC 100V 1A

AC 200V 0.5A

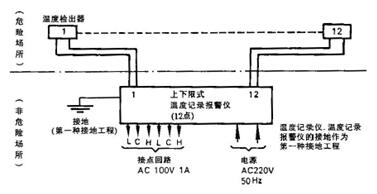

□系統結構

注：在溫度檢出器上，須***貼有同記錄儀一樣的檢定合格證以及本質安全防爆結構名牌，請用戶注意不能使用任意的溫度檢出器。
