77-36200系列氣動V形調節球閥
一.77-36200氣動V形調節球閥概述77-36200系列氣動V形調節球閥是一種直角回轉式調節球閥，它由V形球閥和氣動單、雙作用執行機構二部分組成。V形球閥的密封形式有軟密封和金屬硬密封二種，氣動
產品描述
一.77-36200氣動V形調節球閥 概述
77-36200系列氣動V形調節球閥是一種直角回轉式調節球閥，它由V形球閥和氣動單、雙作用執行機構二部分組成。V形球閥的密封形式有軟密封和金屬硬密封二種，氣動V形調節球閥與閥門定位器配套使用，可實現比例調節。
產品特點
1、由于V形球閥流道簡單、流阻小、因此流通能力較大。
2、可調比可高達300：1
3、具有較高的密封等級：軟密封結構的泄漏等級為GB／T4213 VI 級；硬密封結構的泄漏等級為GB／T4213IV級。
4、氣動V形調節球閥為直角回轉結構，當閥芯相對閥座旋轉時具有較強的剪切作用，因此尤其適用于帶有纖維和微小顆粒介質的調節。
5、執行機構采用美國B(niǎo)ellofram公司的GTX系列齒輪、齒條式雙活塞氣動執行機構，該執行機構具有體積小、重量輕、輸出力大等特點，且活塞與缸體間配有低摩擦系數的非金屬導向環，避免活塞與缸體的直接接觸，降低了摩擦力，因而使執行機構動作靈敏、使用壽命長。
6、正、反作用方式變換較為方便只需打開執行機構二端的氣缸蓋，將二活塞旋轉1 80。安裝，即能實現作用方式的轉換。
7、整機具有結構簡單、維護方便、體積小、重量輕、易于安裝等優點。

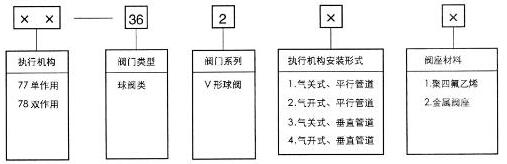

二、產品型號及編制說明
三、主要技術指標
基本誤差：±2%
回差：2%
死區：0.6%
泄漏等級：金屬密封 GB/T4213Ⅳ級
軟密封GB/T4213Ⅵ級
四、閥體常用材料、適用介質溫度
閥體材料 | 材料牌號 | 公稱壓力 | 適用介質溫度 | ||
軟密封 | 金屬密封 | ||||
鑄碳鋼 | WCB | 1.6;6.4 | -25-180 | -25-350 | |
鑄不銹鋼 | ZG1Cr18Ni9Ti | -40-180 | -40-350 | ||
ZG0Cr18Ni12Mo2Ti | |||||
五、主要技術參數
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 630 | 1000 | 1600 | 2500 | 4000 | |
流量特性 | 近似百分比 | ||||||||||||
公稱壓力PN(MPa) | 1.6；6.4 | ||||||||||||
連接形式 | 無法蘭連接（對夾式），管道法蘭：JB79-59 | ||||||||||||
額定轉角行程 | 90° | ||||||||||||
雙作用 | 配用執行機構GTX | 75 | 92 | 110 | 127 | 143 | 160 | 190 | 210 | ||||
氣源接口 | 1/4NPT | ||||||||||||
手輪型號 | HJ38 | HJ54 | |||||||||||
單作用 | 配用執行機構GTX | 110K4 | 127K4 | 160K4 | 160K5 | 190K4 | 210K4 | 254K4 | 300K6 | ||||
氣源接口 | 1/4NPT | ||||||||||||
手輪型號 | HJ38 | HJ54 | HJ80 | ||||||||||
氣源壓力（MPa） | 0.6 | ||||||||||||
作用方式 | 氣開、氣關 | ||||||||||||
固有可調比 | 300：1 | ||||||||||||
環境溫度℃ | -20~90；-40~150（特殊訂貨） | ||||||||||||
注：表中的執行機構配置為標準配置，如現場氣源較低和關閉壓差過大或過小時，執行機構的配置可能與表中不符。
六、主要零件的常用材料
