ZJHC系列氣動簿膜切斷閥
一、ZJHC氣動薄膜切斷閥概述ZJHC系列氣動薄膜切斷閥是在消化吸收國外xj****技術的基礎讓設計了軟密封結構,又采用了氣動薄膜多彈簧執行機構,因此具有小型、輕巧的特點，泄漏等級可達到GB/T4213-9
產品描述
一、ZJHC氣動薄膜切斷閥 概述
ZJHC系列氣動薄膜切斷閥是在消化吸收國外xj****技術的基礎讓設計了軟密封結構,又采用了氣動薄膜多彈簧執行機構,因此具有小型、輕巧的特點，泄漏等級可達到GB/T4213-92VI級。它接受調節儀表來的信號，關閉或打開閥門，調節系統中的壓力、溫度、流量、液位等工藝參數，適用于要求嚴密切斷且安裝空間緊湊的自控系統。
結構特點
1.閥芯密封面是由聚四氟乙烯和金屬兩部分組成。聚四氟乙烯起密封作用，金屬部分起限位作用，密封性能可靠。
2.ZJHC型氣動薄膜切斷閥的作用方式可分為氣關式和氣開式兩種。氣關式由ZHA型正作用執行機構和閥組成，氣開式由ZHB反作用執行機構和閥組成。
二、產品型號及編制說明
標準型（常溫型） | ZJHC-16型 | ZJHC-40型 | ZJHC-64型 |

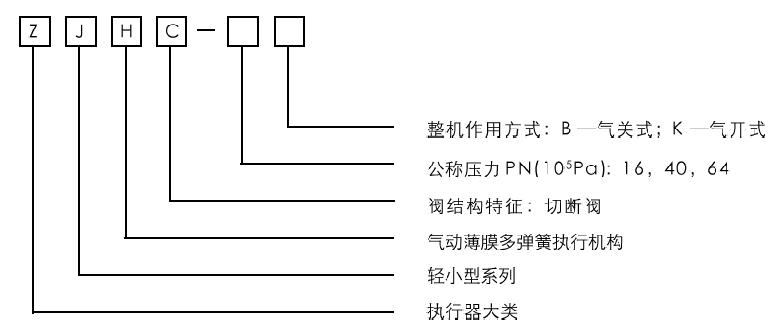

型號編制說明
例：ZJHC-16B表示氣動薄膜切斷閥，作用方式為氣關式，公稱壓力為PN1.6MPa。
三、連接型式
連接形式 | 閥體公稱壓力 | 閥體材料 | 連接法蘭的標準 |
法蘭式 | PN1.6MPa | 鑄碳鋼，鑄不銹鋼 | JB79-59 |
PN4.0MPa | GB9113.11-88 | ||
PN6.4MPa | JB79-59 |
四、主要技術參數
公稱通徑DN（mm） | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
閥座直徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 400 | 125 | 150 | 200 |
額定流量系數KV | 5 | 7.5 | 12 | 20 | 32 | 30 | 77 | 125 | 200 | 310 | 450 | 710 |
流量特征 | 快開 | |||||||||||
公稱壓力PN（MPａ） | 1.6；4.0；6.4 | |||||||||||
配用執行機構型號 | ZM（A/B）-22 | ZM（A/B）-23 | ZM（A/B）-34 | ZM（A/B）-45 | ||||||||
膜片有效面積Fe（㎝2） | 350 | 350 | 560 | 900 | ||||||||
額定行程 | 16 | 25 | 40 | 60 | ||||||||
作用方式 | 氣關式；氣開式 | |||||||||||
彈簧壓力范圍（KPａ） | 20～100；40～200；80～240 | |||||||||||
氣源壓力（MPａ） | 0．25； 0。4 | |||||||||||
氣源接口 | M16×1.5 | |||||||||||
五、主要技術性能指標
本產品企業標準代號：Q/YXBM893
項目 | 技術指標（不帶閥門定位器） | |||
額定行程偏差 | 實測行程大于額定行程 | |||
泄漏等級 | GB/T4213—2008 IV級 | |||
額定流量系數誤差 | ±10% | |||
全行程時間（S） | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 |
≤3 | ≤4 | ≤5 | ≤8 | |
六、閥體材料、適用介質溫度范圍
閥體材料 | 材料牌號 | 公稱壓力PN(MPa) | 適用介質溫度范圍（℃） |
鑄鋼 | WCB | 1.6 4.0 6.4 | -20~200 |
鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cc18Ni12Mo2Ti |
七、主要零件的常用材料（見圖一）
