ZJHM精小型氣動套筒調節閥
ZJHM系列薄膜套筒氣動調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重星輕、穩定性好。流體通道呈3流線 型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于控制氣體、液體等
產品描述
ZJHM系列薄膜套筒氣動調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重星輕、穩定性好。流體通道呈3流線 型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于控制氣體、液體等介質工藝參數如：壓力、流量、溫度、液位保持在給定值。特別適用于流量大、壓差大，泄漏量要求不高的場合。
本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有戶~(yú)10、16、40、64，閥體口徑范圍由DN20~500，適用流體溫度由-196℃~+560℃，其范圍內多種檔次。 泄漏量標準有IV級、V級和VI級。流量特性為線性或等百分比。多種品 種、規格可供選擇。
薄膜套筒氣動調節閥特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。 套筒互換性好，拆裝方便，容易維修。
2.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，軟密封結 構閥芯達到VI級泄漏標準。
3.閥體按流體力學原理設計成等載面低流阻流道，可調范圍大，固有可調比為50:1，額定流量系數增大30%。
4.執行機構采用多彈簧結構，高度減少307%。重量減輕30%。
5.ZJHMW型波紋管密封調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

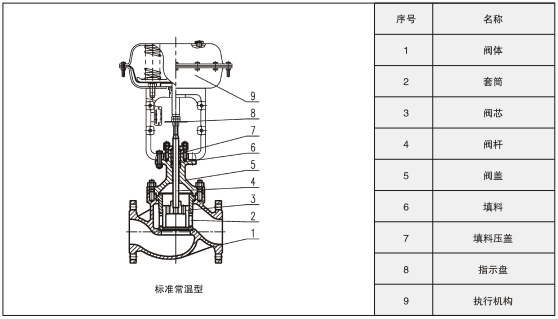

| 名稱 | 材質 |
| 閥體閥蓋 | ZG230-450、ZG0Cr18Ni9 |
| 閥芯閥座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊 |
| 填料 | |
| 波紋管 | 0Cr18Ni9 |
| 墊片 | 石墨纏繞墊片（V6590）、齒形墊片 |
| 膜蓋 | A3、0Cr18Ni9 |
| 波紋膜片 | 夾增強尼龍織物丁腈橡膠 |
| 彈簧 | 60Si2Mn |
| 閥桿推桿 | 0Cr18Ni9、2cr13 |
薄膜套筒氣動調節閥主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||
| 閥座 通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||
| 額定 kv | 線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 | 2156 | 2816 | |||||||||||||
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 690 | 900 | 1440 | 1960 | 2560 | ||||||||||||||
| 公稱壓力（MPa） | 1.6、2.5、4.0、6.4、10 | ||||||||||||||||||||||||||||
| 行程 | 16 | 25 | 40 | 60 | 100 | 130 | |||||||||||||||||||||||
| 薄膜有效面積Ae（cm2） | 280 | 350 | 560 | 900 | 1400 | 活塞式 | |||||||||||||||||||||||
| 信號范圍KPa | 20-100、40-200、80-240 | ||||||||||||||||||||||||||||
| 氣汽源壓力MPa | 0.1-0.4 | 0.4-0.7 | |||||||||||||||||||||||||||
| 固有流量特性 | 線性、等百分比、快開 | ||||||||||||||||||||||||||||
| 固有可調比 | 50:1 | ||||||||||||||||||||||||||||
| 泄漏等級 | 硬密封IV、V級；軟密封VI | ||||||||||||||||||||||||||||
| 法蘭尺寸 | 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準 | ||||||||||||||||||||||||||||
| 閥體材質 | WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 | ||||||||||||||||||||||||||||
| 閥芯材質 | 304、316、420、鈦、鎳、哈氏合金、Monel等 | ||||||||||||||||||||||||||||
| 工作溫度℃ | -40~+230℃（常溫）、+230~+450℃（中溫）、 +450~+560℃（高溫）、-40~-196℃（低溫） | ||||||||||||||||||||||||||||

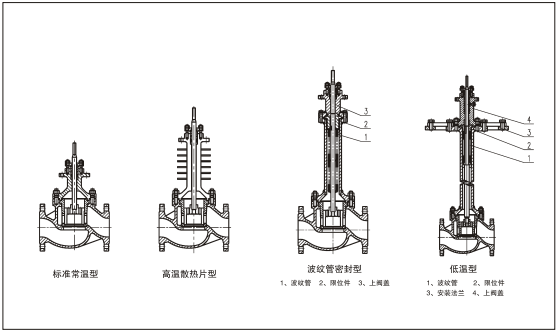

| 系列類型 | 常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型 | ||||||||||||||||||||||||||||
薄膜套筒氣動調節閥主要性能指標
| 序號 | 項目 | 標準型調整閥 | 高溫、低溫型調節閥 | ||||
| 不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 | ||||
| 1 | 基本誤差（%） | ±5 | ±1 | ±15 | ±4 | ||
| 2 | 回差<（%）< td=""> | 3 | 1 | 10 | 3 | ||
| 3 | 四區<（%）< td=""> | 3 | 0.4 | 8 | 1 | ||
| 4 | 始終點偏差 <（%）< td=""> | 氣開 | 始點 | ±2.5 | ±1 | ±6 | ±2.5 |
| 終點 | ±5 | ±15 | |||||
| 氣關 | 始點 | ±5 | ±15 | ||||
| 終點 | ±2.5 | ±6 | |||||
| 5 | 額定行程偏差<（%）< td=""> | ±2.5 | +2.5 | +6 | +2.5 | ||
注：本產品性能符合GB/T4213—2008
