97/98-21000 系列氣動單座調節閥
一、97-21000氣動單座調節閥概述97-21000系列氣動單座調節閥是由我廠引進美國Masoneilan公司的21000系列單座閥與自行開發的氣動薄膜多彈簧執行機構組成。氣動薄膜多彈簧執行機構具
產品描述
一、97-21000氣動單座調節閥 概述
97-21000系列氣動單座調節閥是由我廠引進美國Masoneilan公司的21000系列單座閥與自行開發的氣動薄膜多彈簧執行機構組成。氣動薄膜多彈簧執行機構具有體積小、重量輕的特點。

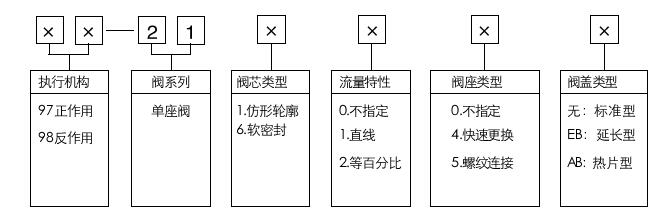

二、型號編制說明
三、主要技術指標
1. 本產品企業標準代號：Q/YXBM862
2. 主要技術指標
項目名稱 | 技術指標（帶閥門定位器） |
基本誤差 | ±2% |
回差 | 2% |
死區 | 0.8% |
3、規格及連接形式
壓力等級 口徑（英寸） | 150 | 300 | 600 |
1 1/2 | ○ | ○ | ○ |
2 | ○ | ○ | ○ |
3 | ○ | ○ | ○ |
4 | ○ | ○ | ○ |
6×3 | ○ | ○ | — |
6 | ○ | ○ | ○ |
8×4 | ○ | ○ | — |
8 | ○ | ○ | ○ |
注：口徑一欄中6×3表示6‘’閥體內裝入3‘閥內件，其余類推。
4、溫度范圍及泄漏等級（見表3）
口徑(英寸) | 壓力等級 | 閥芯類型 | 溫度范圍（℃） | 泄漏等級 ANSI B16.104Class | |
標準型閥蓋 | 延長型或熱片型閥蓋 | ||||
3/4~6 | 150、300 | 仿形輪廓 | -17~200 | -29~427 | IV、V |
3/4~1 1/2 | 600 | 仿形輪廓 | -17~200 | -195~566 | IV、V |
2~6 | 600 | 仿形輪廓 | -17~200 | -195~427 | IV、V |
3/4~6 | 600 | 軟密封 | -17~200 | -29~232 | VI |
注：（1）標準型閥蓋推薦使用溫度為-17~200℃；
（2）延長型閥蓋推薦使用溫度為-51~-18℃、201~427℃；
（3）低于-51℃推薦使用特殊延長型閥蓋。
（4）熱片型閥蓋推薦使用溫度為427℃以上。
5.額定流量系數（見表4）
臨界流量系數Cf=0.9
閥座直徑（英寸） | 小流量閥內件 | 0.250 | 0.375 | 0.500 | 0.812 | 1.250 | 1.625 | 2.000 | 2.625 | 3.500 | 5.000 | |
口徑（英寸） | 行程 | 額定Cv | ||||||||||
3/4 | 20.3 | 0.03、0.06、0.11、0.3、0.6、1.0 | 1.7 | 3.8 | 6 | 12 | 16* | |||||
1 | 20.3 | 1.7 | 3.8 | 6 | 12 | 16* | ||||||
1.5 | 20.3 | 1.7 | 3.8 | 6 | 13 | 25 | 35* | |||||
2 | 20.3 | 1.7 | 3.8 | 6 | 15 | 26 | 46 | |||||
3 | 38.1 | 31 | 47 | 72 | 110 | |||||||
4 | 38.1 | 49 | 74 | 113 | 195 | |||||||
6 | 50.8 | 126 | 208 | 400 | ||||||||
注：*只有直線特性且無軟密封結構。

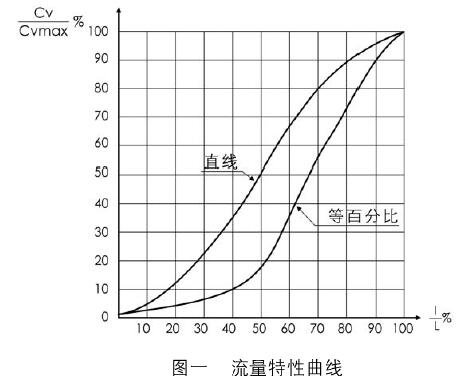

6.固有流量特性
21000系列單座閥有兩種流量特性：直線和等百分比流量特性，特性曲線見圖1.固有可調比R 50:1.

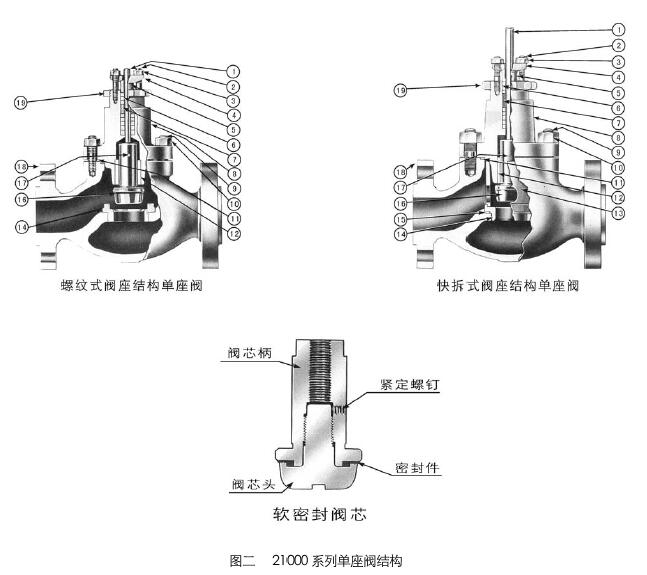

7.主要零件材料（見圖二）
序號 | 零件名稱 | 材料 |
1 | 閥桿 | SUS304、SUS316、SUS630、NCF750 |
6 | 填料 | P4519#M、P#316和P#6610組合使用 |
8 | 閥蓋 | ASTM A105、ASTM A182 F11、SUS304、SUS316 |
12 | 導套 | 9Cr18、Stellite No.6 |
13 | 套筒 | SUS304、SUS316、SUS630 |
14 | 閥座 | SUS304、SUS316、SUS403、SUS304密封面堆焊Stellite No.6、 SUS316密封面堆焊Stellite No.6、 |
16 | 閥芯 | SUS304、SUS316、SUS403、SUS304或SUS316密封面堆焊Stellite No.6 SUS304或SUS316輪廓堆焊Stellite No.6、SUS304或SUS316嵌聚四氟乙烯 |
18 | 閥體 | SCPH2、WCB、SCPH21、WC6、SCS13、CF8、SCS14A、CF8M |
注：也可用國內同類材料。
