HCBE籠式調節閥

HCBE籠式調節閥是壓力平衡式調節閥,閥內件采用套筒導向的先導式閥芯,它主要利用流體的壓力實現閥芯快速動作,操作力小。另外,密封型式采用單座密封,流量特性曲線精度高,符合IEC534-2標準。調節閥
產品描述

HCBE籠式調節閥是壓力平衡式調節閥,閥內件采用套筒導向的先導式閥芯,它主要利用流體的壓力實現閥芯快速動作,操作力小。另外,密封型式采用單座密封,流量特性曲線精度高,符合IEC534-2標準。調節閥動態穩定性好、噪音低、防空化,適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構,其結構緊湊、輸出力大。產品符合GB/T4213-92。

閥 體
型式:直通鑄造球型閥
公稱通徑:100、150、200mm
公稱壓力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式:法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接連接:嵌接焊SW(40~50mm)
材料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋:常溫型(P):-17~+230℃
伸長Ⅰ型(E1):-45~-17℃ +230~+566℃
伸長Ⅱ型(E2I):-100~-45℃
伸長Ⅱ型(E2W):-196~-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式:柱塞型壓力平衡式閥芯

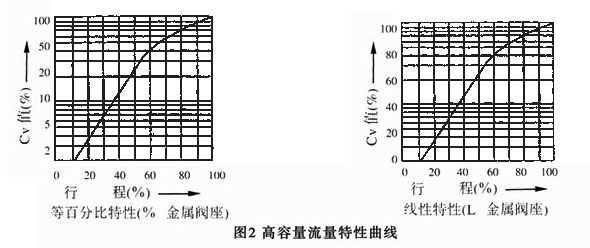

流量特性:高容量流量特性,參考圖
金屬閥座:等百分比特性(%)和線性特性(L)
軟閥座:等百分比特性(%)和線性特性(L),高精度流量特性,參考圖
金屬閥座:等百分比特性(%)和線性特性(L)
軟閥座:等百分比特性(%)和線性特性(L)

注:1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。2、軟閥座的工作溫度和壓差范圍,請參考圖3
材料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式:LHA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布
彈簧范圍:20~100kPa、80~240kPa
供氣壓力:140、160、280、350kPa
氣源接口:Rc1/4
環境溫度:-30~+70℃
閥作用型式:氣-開式或氣-關式
附件:定位器、手輪機構、氣動閥位傳送器等。

性能

泄漏量:金屬閥座:小于閥額定容量的0.01%,符合ANSI B16.104-1976IV級
回差:帶定位器:小于全行程的1%,不帶定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本誤差:帶定位器:小于全行程的±1%,不帶定位器:小于全行程的±5%

注:采用標準的V型聚四氟乙烯填料

可調范圍:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

Cv值和行程

A、高容量套筒

公稱通徑

100

150

200

閥座直徑

100

150

200

額定Cv值

等百分比特性

220

420

820

線性特性

240

435

850

額定行程

38

50

75

B、高精度特性套筒和普通流量特性套筒

公稱通徑

100

125

150

200

250

300

閥座直徑

65

80

100

80

100

125

100

125

150

125

150

200

150

200

250

150

250

300

額定Cv值

68

99

175

99

175

275

175

275

360

275

360

650

395

640

1000

640

1000

1440

額定行程

38

50

75

100


流量特性

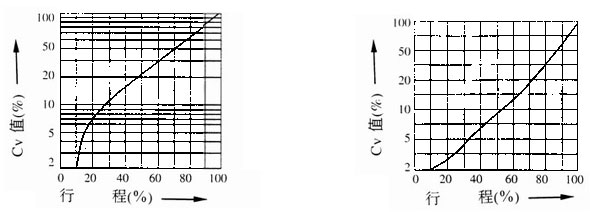

高精度流量特性曲線圖

備注:1、17-4PH不銹鋼(SCS24)不需堆焊。

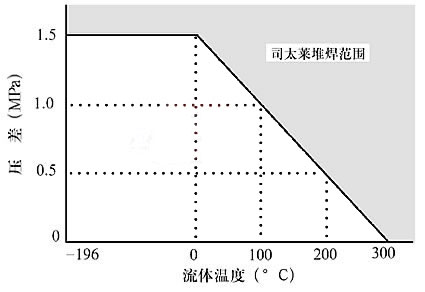

    2、空化、閃蒸和禁油的場合,不管工作溫度和壓力多大,建議堆焊司太萊合金。


允許壓差

A.氣—關式閥

執行機構

供氣壓力(KPa)

彈簧范圍(KPa)

定位器

允許壓差

公稱通徑

100

125

150

200

250

300

LHA3D

140

20~100

有或無

18

14

10

-

-

-

160

20~100

43

37

32

-

-

-

350

80~240

60

60

60

-

-

-

LHA4D

140

20~100

有或無

18

-

-

160

20~100

43

-

-

350

80~240

60

-

-

LHA5D

140

20~100

有或無


14

10

160

20~100

37

32

280

20~100

60

60


B.氣—開式閥

執行機構

供氣壓力(KPa)

彈簧范圍(KPa)

定位器

允許壓差

公稱通徑

100

125

150

200

250

300

LHA3R

140

20~100

有或無

18

14

10




280

80~240

60

60

54




LHA4R

140

20~100

有或無

18



280

80~240

60



LHA5R

140

20~100

有或無


14

10

280

80~240

60

60

注:1.***大允許壓差不超過ANSI B16.34或JIS B2201標準規定的***大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。

法蘭距 mm

公稱通徑

A

ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6

JIS 16K RF

ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0

ANSI 600RF
JIS 40K RF
PN6.4

JIS 16K
溝槽型
嵌入型

JIS 20
溝槽型
嵌入型

JIS 30K
溝槽型
嵌入型

JIS 40K
溝槽型
嵌入型

100

352

364

368

394

360

368

379

394

150

451

465

473

508

475

473

486

508

200

543

560

568

610

570

568

580

610


公稱通徑

A

ANSI 150
RJ

ANSI 300
RJ

ANSI 600
RJ

ANSI 300
LG

ANSI 600 LG

ANSI 150
SW、BW

ANSI 150、600
SW、BW

100

365

384

397

378

391

394

394

150

464

489

511

483

505

473

508

200

556

584

613

578

606

568

610


公稱通徑AANSI 150JIS 10KRFANSI 300JIS20、30KRFANSI 300JIS 40KRFANSI 150RJANSI 300RJANSI 600RJ125403425457416441460250673708752686724756300737775819749791822

注:法蘭距符合IEC534-3標準。

外形尺寸 mm

公稱通徑

執行機構

H

C

φB

E

P

E1

E2

E2I

E2W

100

LHA3D、R

660

860/870

1020

1205

363

350

115

125

LHA3D、R

737

887

987

1087

363

350


150

LHA3D、R

785

1020/1045

1250

1385

363

350

170

200

LHA4D、R

1090

1350

1580

1710

520

470

220

250

LVA5D、R

1760

2015

2115

2215

670

620


300

LVA5D、R

1810

2020

2120

2220

670

620


備注:1、P=常溫型,EⅠ=伸長Ⅰ型,E2=伸長Ⅱ型,E2Ⅰ=整體式,E2W=焊接式
2、表上H欄尺寸是調節閥不帶手輪機構的數值,如果帶頂裝手輪機構,那么要相應加上手輪機構的尺寸。
3、伸長Ⅰ型H欄尺寸,左邊數字為JIS 10K和ANSI 125,150的閥,右邊數字為JIS 16K和ANSI300以上的閥。

重量 kg

公稱通徑

執行機構

法蘭連接

焊接連接

ANSI 125 150 JIS10K

ANSI 300 JIS16 20 30K

ANSI 600 JIS 40K

ANSI 150,300,600 JIS 16,20,30K

P

E1

E2

P

E1

E2

P

E1

E2

P

E1

E2

E2I

E2W

E2I

E2W

E2I

E2W

E2I

E2W

100

LHA3D、R

75

85

90

93

90

100

105

108

125

135

140

143

87

97

102

105

LHA4D、R

106

116

121

124

121

131

136

139

156

166

171

174

118

128

133

136

150

LHA3D、R

157

172

179

182

187

202

209

212

237

252

259

262

177

192

199

202

LHA4D、R

188

203

210

213

218

233

240

243

268

283

290

293

208

223

230

233

200

LHA4D、R

268

288

298

303

318

338

348

353

438

458

468

473

308

328

338

343


公稱通徑

執行機構

法蘭連接

ANSI 150 JIS10K

ANSI 300 JIS20 30K

ANSI 600 JIS40K

P

E1

P

E1

P

E1

125

LHA3D、R

160

168

170

178

215

223

250

LVA5D、R

560

600

690

710

750

780

300

LVA5D、R

750

780

900

920

1000

1100
