數字調節儀
數字調節儀主要技術指標·具有程序控制，zui大程度設定10段·美國定制專用微機電路（ASLC）?！ぞ鹊燃?.3%FS±1dig·放大器零位自動軟件校正技術，高精度低漂移?！ぷ詣?dòng)/手動，雙向無擾動切
產品描述
數字調節儀主要技術指標
· 具有程序控制，zui大程度設定10段
· 美國定制專用微機電路（ASLC）。
· 精度等級0.3%FS±1dig
· 放大器零位自動軟件校正技術，高精度低漂移。
· 自動/手動，雙向無擾動切換。
· 齊全的輸出和調節規律供選擇。
· 帶串行通訊接口 RS-232C、RS-422、RS-485。
· 采用E2 PROM,數據長久保存。
· 具有PLD自整定功能。
· 儀表輸入輸出與微機電路相互全隔。
· 采用SMT表面貼裝技術。
● 數字調節儀 輸入形式
熱電偶
B：400～1800℃
S：0～1600℃
K：0～1300℃
E：0～800℃
T：0～400℃
熱電阻
Pt100：-200～500℃
Cu50：-50～150℃
線性
0～10mA DC
4～20mA?DC
0～5V?DC
1～5V?DC
● 數字調節儀 輸出形式
控制
二 位 式：不靈敏區范圍0.1%~10%，繼電器觸點輸出。
時間比例：周期1~200秒 比例帶0.1%~400.0%
繼電器觸點輸出
二 位PLD: 周期1~200秒 比例帶0.1%~400.0%
積分時間：0~3600秒 微分時間:0~3600秒
繼電器觸點輸出。
連續PLD: 例帶0.1%~400. 積分時間：0~3600秒
微分時間:0~3600秒
0~10mA（4~20mA）DC輸出
三位PLD: 不靈敏區0.0~10.0%可調
繼電器觸點輸出
繼電器動作范圍0.1~10.0%
繼電器動作周期1~200秒
閥位反饋信號0~10mA（4~20mA）DC
0~1K?電阻信號
邏輯輸出：24V DC 20mA
固態繼電器輸出：容量2A 250V
● 數字調節儀 報警
二組繼電器觸點輸出可工作上下限報警用
一路過程報警可用作系統的保險裝置，即一旦測量值
大于過程報警設定值，儀表的輸出值切道輸出下限值。
● 數字調節儀 過程量輸出
0~10mA DC、4~20Ma DC、0~5 DC、1~5V DC.
● 數字調節儀 供電電源
開關電源：86~264V AC 50HZ±5%
功 耗：6VA
提供變送器電源： 24V DC, 50mA
□數字調節儀 型號表示
XTM□－1□□□－□
| X | |
| T | |
| M | |
□ 面板尺寸 | A） 160×80橫式 A（H）80×160豎式 D）96×96 F）48×96 |
| 1 | |
| □輸出形式 | 0） 二位式：繼電器觸點輸出 1） 時間比例：繼電器觸點輸出 2） 二位PID：繼電器觸點輸出 4（V）二位PID：邏輯輸出24V 20mA 集電極開路輸出 3） 三位PID：（反饋作閥位指示不參與調節） 5）（F）三位PID：（反饋與調節） 9）4～20 mA DC連續PID輸出 9（10）0～20 mA DC連續輸出 |
□ 報警功能 | 0） 無報警 1） 一路報警 2） 二路報警 |
□ 輸入形式 | 1熱電偶 B） 400～1800℃ S）0～1600℃ K）0～1300℃ E）0～800℃ T）-200～300℃ 2熱電阻 Pt100 -200～500℃ Cu50 0～150℃ 3直流mV信號≥mA 4電阻信號（電阻差≥20Ω） 5線性輸入 5（05）0～5V DC 5（15）1～5V DC 5（01）0～10 mA DC 5（42）4～20 mA DC |
□ 附加功能 | A） 自整定功能 D）帶24V 直流輸出 P）程序控制 T2）帶RS-232通迅接口 T4）帶RS-422或RS-485通迅接口 |

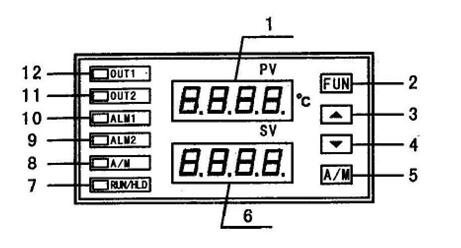

□ 數字調節儀 面板顯示功能
1 上排顯示器 7功能選擇指示燈
2 功能選擇鍵 8手/自動切換指示燈
3 加數鍵 9第二路報警指示燈
4 減數鍵 10******路報警指示燈
5手/自動切換鍵 11閥門反轉指示燈
6下排顯示器 12閥門正轉指示燈
□ 數字調節儀 外形及開孔尺寸 單位：mm

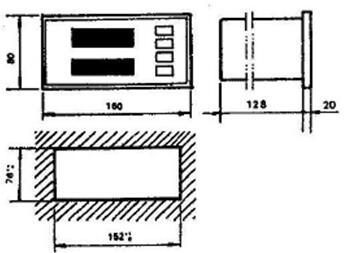

·XTMA-1000

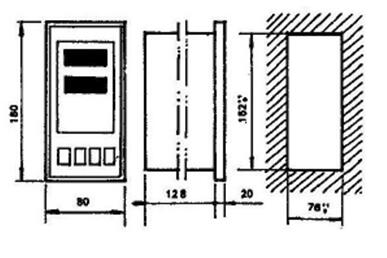

·XTMA(H)-1000

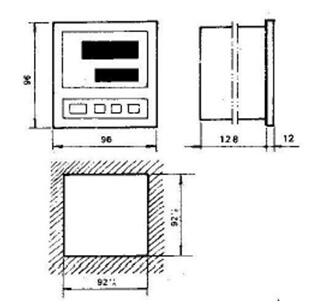

·XTND-1000
·XTMF-1000

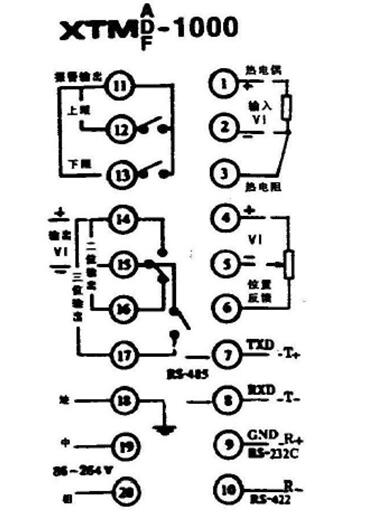

□ 接線端子圖
·XTMA/XTMA(H)
·XTMD/XTMF

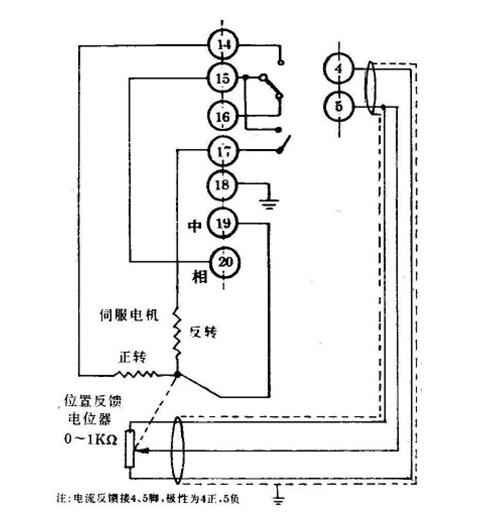

三位PLD輸出
