數字顯示儀
產品描述
數字顯示儀主要性能特性
· 采用優良的SMT表面貼裝技術
· 采用優良的開關電源,使儀表更顯輕巧
· 具有全輸入功能,不但使儀表具備一表多用,具增加儀表的可塑性。
· 具有掉電保護功能。
· 具有掉電保護功能。
· 精度為5%FS±1ding.
· 二組斷電器輸出靈活使用,可用于報警,也可用于調節。
· 線性輸入時量程可隨意遷移。
· 具有******的性能價格比。
· 顯法清晰直觀
· 可靠而實用的儀表安裝結構。
· 分辨力為14bit.
· 具有傳感器誤差修正功能。
● 輸入形式
熱電偶
B:0~1800℃ S:0~1600℃
K:0~1300℃ E:0~800℃
T:0~300℃ J:0~800℃
Wu-Re3-25 0~2000℃
熱電阻:
Pt100:-100~200℃
-200~600℃
Cu50:0~150℃
線性輸入
mV輸入:0~100mV.DC; 0~50mV.DC; 0~100mV.DC;
電壓輸入:0~5V.DC; 1~5V.DC;
電流輸入:0~100mA.DC; 4~20mA.DC;
電阻遠傳壓力信號:0~400?
輻射感溫器:
WFT-202(F1石英玻璃)400~1200℃
WFT-202(F2,K9玻璃)700~2000℃
● 數字顯示儀輸出形式
二組繼電器觸點輸出可任意組成以下方式:
1. 上限報警
2. 下限報警(二位式控制)
3. 上、下限報警(三位式控制)
4. 上、上限報警
5. 下、下限報警
每副觸點的不靈敏區為0~9999任意可調
每副觸點的容量為3A、220V AC,無感負載。
● 數字顯示儀供電電源
變壓器供電:220V±10% 50Hz~60 Hz
開關電源:86V~264VAC 50Hz~60 Hz
變送器供電電源:24V、30mA.DC
數字顯示儀型號表示
X □ M - □ □ - D
X | 規格 | 內容 | ||||||||
Z | 單顯示 | |||||||||
T | 帶調節 | |||||||||
儀表形式 | M | |||||||||
A | 160×80(mm)豎式為A(H) | |||||||||
D | 96×96(mm) | |||||||||
E | 72×72(mm) | |||||||||
F | 48×96(mm) 豎式為F(H) | |||||||||
外形尺寸 | - | |||||||||
1 | ||||||||||
0 | 上、上限報警 | |||||||||
1 | 上、下限報警 | |||||||||
2 | 下、上限報警 | |||||||||
3 | 下、下限報警 | |||||||||
調節方式/報警方式 | 0 | 全輸入 | ||||||||
1 | 熱電偶 | |||||||||
2 | 熱電阻 | |||||||||
4 | 遠程壓力表 | |||||||||
5 | 線性輸入 | |||||||||
6 | 輻射感溫器 | |||||||||
- | ||||||||||
附加功能 | 帶24V變送器電源 | |||||||||
X | □ | M | □ | - | 1 | □ | □ | - | D |
注:用戶在訂貨時寫明具體型號,出廠時按該型號設置,若不寫明具體型號、規格,則按說明書上的出廠值設置。

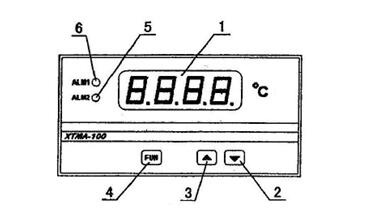

□ 面板顯示功能
1 顯示器
2 加數鍵
3 減數鍵
4功能選擇鍵
5******路報警指示燈
6第二路報警指示燈

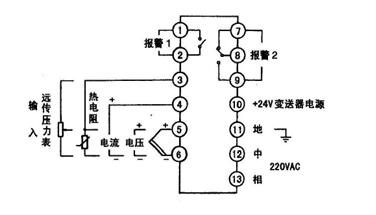

□ 外部接線圖

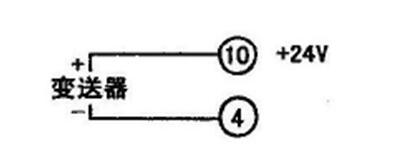

注:變送器供電電源24V電壓輸出,其中接線如下(二線制):

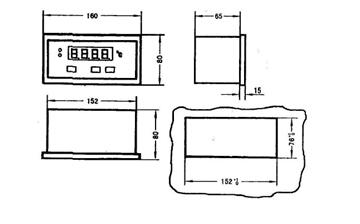

□ 外形和開孔尺寸
