浮筒液位計產品簡述

智電動浮筒液位變送器是帶HART通訊協議的智能化電動浮筒液位變送器。

浮筒式液位計（電動浮筒液位變送器）00系列有智能型變送器和傳感受器組成。浮筒式液位計（電動浮筒液位變送器）性能可靠具有HART通訊技術，和本機零位、滿度校正按鍵，帶有LCD液晶指示。用于測量液位、界面、或者液體密度，廣泛使用在煉油、化工、冶金、發電、制藥等行業，能耐高溫、高壓，耐腐蝕。適用于各種易燃易爆場合。輸出4~20mADC標準信號遠距離傳送與集散控制DCS系統聯網使用，實現工藝流程的自動檢測和自動控制。

智電動浮筒液位變送器由智能型液位控制器和浮筒位傳感器組成，浮筒液位傳感器由浮筒室，浮筒（實際是沉筒，其自重大于浮力，其位置基本不動），杠桿，扭力管組成。浮筒浸沒在測液在被測液體中，通過杠桿懸掛在扭力管上。扭力管承受的力浮筒的自重減去浮筒承受的液體浮力的凈值，在這種合力矩作用下，扭力管旋轉一定的角度，液位的變化使浮筒的吃水深度變化，從而浮力產生變化，引起扭力管角度的旋轉，旋轉運動傳遞到智能型液位控制器的擺動組件，擺動組件上的磁鋼隨之擺動，霍貳傳感器檢測到磁鋼擺動形成的磁場變化，輸出霍爾電壓。電子電路將霍爾電壓轉換成HART訊號和4~20mA電流信號。由此測量液位，界面，或液體的密度。

智能型電動浮筒液位變送器，使用本公司制造的HART通訊手操器可以在現場控制室與儀表通訊，存取與過程操作至關重要的信息。如查詢，組態，標定或測試該儀表。也可以用筆記本電腦過Modem與本儀表通訊，起到手操器同樣的作用。

浮筒液位計特點

● 有現場零位、滿度調整按鍵，可以在沒有 HART手操器情況下，現場進行凋零，調滿。

● 帶有干式調節旋鈕和本機零位、滿度調整按鍵，在現場可方便地進行調校而不要使用HART通訊手操器。

● 精密鑄造的外殼，防腐涂層的電路板，耐腐蝕材質制成的浮筒，使儀表能承受?chē)揽岬墓ぷ鳝h(huán)境和工藝過程，防護等級達到IP66（NEMA4）。

● 精密設計制造的傳感部件，使用靈敏的霍爾元件，能檢測很小的轉角信號，儀表能夠用于測量比重差很小的場合，zui小比重差為0.1g/cm3。

●   帶有3-1/2數字條形模擬LCE液晶指示：正反作用：正作用（輸入、輸出同向變化），反作用（輸入、輸出反向變化）。

●   防爆 本安：ia II CT4；隔爆：d II CT4；

●   抗電磁干擾；

 浮筒液位計主要技術指標

●   精 確 度：±0.5%FS
●   電氣罩殼：IP66（NAME 4X）
●   輸    出：信號范圍4~20mA/20~4mA
                   操作范圍3.8~20.5mA
●  允許負載：250~600Ω
●   LCD指示器：3-1/2位數字組態成%

●   電     源： 供電電壓         24v

允許電壓波動     ±5%

●      過程溫度：-40℃~+150℃， 高溫型￡+350℃

●      環境溫度：-40℃+70℃，    帶指示表頭:-25℃~+70℃

●      環境濕度：10~95%

●      量程（單位：mm）： 500. 800 1200 . 1600 . 2000

●      介質比重：0.5~1.5g/cm3

●      界面測量***小密度差：0.1g/cm3

●      工作壓力（單位：MPa）：4~32

●      本安型等級：ExiaIICT4

●      隔爆型等級：ExiaIICT4

●      電氣接口：M20*1.5”

●      通    訊：HART通訊標準

●      zui小負載：250Ω

浮筒液位計安 裝

智能型電動浮筒液位變送器在出廠前以比重為1的水為介質或相應的砝碼進行調試，液可以按客戶提供的比重進行調試。

1. 根據與變送器匹配的傳感器形式，3010G變送器的安裝采用以下兩種方法之一。若是外浮筒感器，傳感器安裝于容器外側，若是內浮筒，傳感器安裝于容器頂部或側面。

2.  注：對于外浮筒傳感器，浮筒室要求豎直（垂直誤差不大于30），使浮筒上下微微運動時不接觸浮筒室壁

外浮筒室變送器，須小心卸去浮筒室上下法蘭的運輸保護蓋板與M5螺桿螺母，檢查浮筒室內的浮筒是否安裝在杠桿上，防脫片上M3鎖緊螺絲是否旋緊，并慢慢豎起浮筒室，避免引起浮筒較大振動使扭管受損。

內浮筒式變送器，將內浮筒懸掛在儀表杠桿上，擰緊防脫片上M3鎖緊螺絲，使內浮筒與杠桿不脫離即可，如是連接應調整連接長度（拆去若干節連接）使浮筒正好位于測量要求的量程位置。

3. 檢查浮筒的懸吊接頭是否正確騎坐在杠桿的端部的球型頭上，防脫片位置不得影響浮筒上下擺動。輕按懸吊接頭后松開，讓浮筒上下自由擺動，正確安裝情況下，浮筒應松馳地,不受阻礙的上下跳動。

4.   打開外殼右側貼有銘牌的蓋，取下左上角的鎖緊螺絲及外套。（鎖緊螺絲鎖死了智能型液位控制器內的擺動組件用于運輸過程中防顛振，不拆除鎖緊螺絲儀表不能正常工作）。右上角插有調試棒?？沙槌鲇糜诓迦霕擞蠷,S標記的調零，調滿孔中進行校零，滿。使用后請回以免丟失.

5. 接線盒有一個帶螺紋的出現孔***好采用金屬管穿線并與其中的一個出線孔連接，并按照儀表接線端上的“+，-”標記接線。（上+，下-）

6. 電源的正極至儀表接線盒的“+”接線端，負載的正極至儀表接線盒的“-”接線端，在把負載的負端與電源的負端相連接，成為一個回路，回路的阻抗須在250W~600W之間。

7. 安全接地和接大地（密封穿線金屬管），旋緊接線盒，準備就緒，方可供電

注：靜電放電會(huì )引起人生傷亡，或財產損失，易燃易爆氣體場合用2.08mm2 的接地片把儀表接大地，請參考國家有關接地標準

浮筒液位計 外形尺寸及安裝法蘭

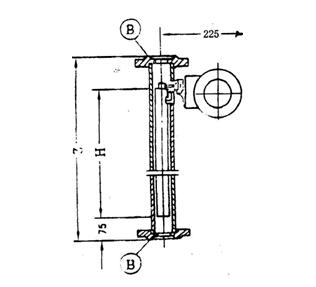

3010G尺寸圖 頂底式

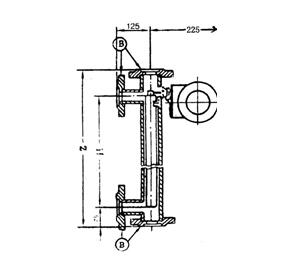

3010G-01尺寸圖 側側式

3010G尺寸圖 頂側式

· 75m m 為儀表***低測量液位     · 75m m 為儀表***低測量液位   · 75m m 為儀表***低測量液位

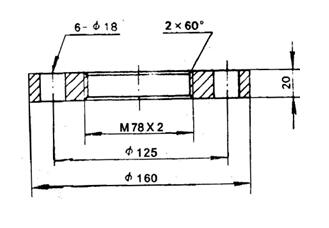

● 法蘭  （E）制造尺寸

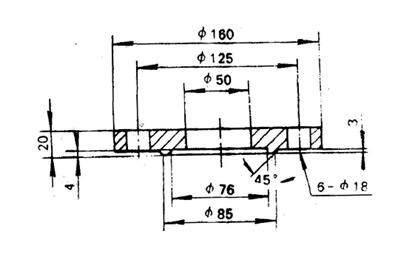

● 法蘭（F）制造尺寸

浮筒液位計工作原理

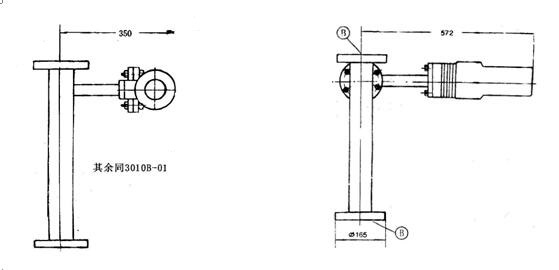

3010G尺寸圖 底側式

3010G尺寸圖 頂置式

3010G尺寸圖 側置式

· 75mm為儀表***頂測量液位

3010g-05尺寸圖

浮筒液位計 訂貨須知

1. 用戶應提供正確的型號參數碼。

2. 用戶應提供實際的測量范圍，被測介質工作壓力（Mpa）,被測介質比重（g/cm2）,被測介質溫度（℃）。

3. 常規安裝法蘭在上述”外形尺寸及安裝法蘭“中已做規定。用戶可制定安裝法蘭，但須提供法蘭標準號及規格，必要時需提供法蘭尺寸。

4. 用戶側安裝法蘭和緊固件常規不提供。用戶可要求附加，但要另外加價。

5. 安裝形式為外浮筒時，除浮筒室底部有安裝法蘭的情況外，對外浮筒側側，側頂安裝形式，常規浮筒室底部是G3/4“內螺紋，不帶排污閥，用戶可指定附加，價格另加

浮筒液位計 型號規格
