靜壓式液位計概述

UC系列靜壓式液位變送器是新型工業過程控制系統中較為理想的液位變送器。變送器的關鍵部件傳感器采用美國進口的高品質擴散硅壓力傳感器，該傳感器具有重復性好、溫度特性好、可靠性高等特點；該變送器具有體積小、重量輕、技術xj****、準確度高、質量可靠、性能價格比高，并可帶有現場指針式表頭指示，安裝使用極為方便等優點。

該儀表廣泛應用于城市給排水，水處理廠，水庫，河流，海洋，深井，儲油罐，裝有糊狀或泥漿的灌級石油，化工，電力等部門的水位及其他敞開式容器液位的測量，再被測液體較為黏稠或測量環境汽霧露時，更能體現儀表性能和測量的高精度。儀表可投入式使用也可采用螺紋，法蘭頂裝式等安裝方法。

儀表分普通型，耐腐型和智能型三種，智能型帶HART通訊協議。

靜壓式液位計主要技術指標：

準確度：0.3%FS或0.5%FS

測量范圍：小于 70米

供電電源：24VDC±5%

輸出電流4～20mADC

負載電阻：0~250?

液位過載：3倍

介質溫度：－25～＋70℃

智能儀表：帶HART通訊協議

被測介質：1） 普通型：·可與316和1Cr18Ni9Ti不銹鋼及丁晴橡膠共存的液體

          2） 耐腐型：可與316和1Cr18Ni9Ti不銹鋼共存的液體

螺紋安裝：螺紋接口M14′1.5

法蘭安裝：按用戶定制

訂貨號表示

靜壓式液位計型號表示：

UC-□　□　□　

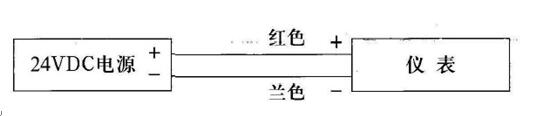

□儀表的接線

靜壓式液位計選型注意事項

1.投入式安裝：

儀表投入到被測介質中，變送器置于測量零位，儀表與介質接觸的材質是不銹鋼，丁晴橡膠和PVC。選用投入式安裝方式需要求測介質對這三種材質無腐蝕作用。

2.螺紋安裝：儀表通過螺紋安裝在容器上，安裝位置為測量零位，接液材質為316不秀剛，能測量對不銹鋼無腐蝕作用的介質高度，按用戶要求也可以生產側壁法蘭安裝。

3法蘭安裝（頂裝）

接液部分為不銹鋼材質，能測量對不銹鋼無腐蝕作用的介質，對測量范圍大于4米的請盡量選用螺紋安裝。

4.無論何種安裝方式，儀表只能測量敞開容器的液位高度。
