電容物位計 綜 述
UYZ-50002系列電容物位計是UYZ-50電容物位計中的一個系列產品，電路板采用SMT技術，應用SMD表面貼裝元器件，具有質量穩定。儀表運用電容測量技術測量物位，并且具有本質安全防爆性能的二線制儀表，要求防爆時，儀表與隔離安全柵配套使用，儀表為液體、粉料和粒料測量提供了可靠的方法，儀表不適用于粘滯導電介質。
原理
電容物位計原 理
一個高頻振蕩信號交替接通一個穩定的參考電容和探測電極。電極電容隨電極周?chē)锪系母叨榷淖?，這一電容變化改變振蕩頻率，頻率變化量正比于物料的高度。這種頻率變化量產生的電壓，并且轉換成4～20mA電流輸出信號。
電容物位計 型 號
型號表示
UYZ－5 □ □ □ 2－□
| UYZ系列號 | |
| 5－系列序號 | |
□ 電極形式 | 套管式：內電極1Cr18Ni9Ti桿外套聚四氟乙烯護套 外電極用戶自備（金屬容器內壁或輔助電極） 同軸式：內電極1Cr18Ni9Ti桿，外電極1Cr18Ni9Ti管。 裸極式：內電極1Cr18Ni9Ti管。 外電極用戶自備（金屬容器內壁或輔助電極） 復合式：內電極1Cr18Ni9Ti桿套聚四氟乙烯管 外電極1Cr18Ni9Ti套管 無電極：用戶自備 繩 式：內電極1Cr18Ni9Ti鋼絲繩 外電極用戶自備（金屬容器內壁或輔助電極） 繩 式：內電極為聚四氟乙烯套線 外電極用戶自備（金屬容器內壁或輔助電極） |
□介質溫度 | 1：－40～＋85℃ 2：＋85～＋200℃ 3：－100～－40℃ 4：－156～－100℃ 5：－200～－156℃ 6：-200~ +200℃ |
□電容遷移量 | A：30～180pF B：70～2400pF |
2表示為4～20mA二線制 | |
□kb**** | 非防爆型 B：防爆型，防爆等級iaⅡBT5 |
電容物位計主要技術指標
電源：24VDC±5％ 精 確 度：±1%FS，±1.5%FS
輸出信號：4～20mADC 環境溫度：-40~+70℃
負載電阻：0～500Ω 電極工作溫度： -200~+200℃
輸出阻尼：0或3S（利用跨接器“J7”選擇） 電極工作壓力：2.5Mpa(25℃)
校準：零位和滿量程 分離型用同軸電纜連接，電纜長度***長5m
滿量程電容遷移量：A：30～180pF； 安 裝 法 蘭 ：JB81-59, Pg2.5, Dg25
B：70～2400pF 儀表外形尺寸見附圖1
測量范圍：0.5，1.0，1.5，2.0，2.5，3.0m
繩 式：4.0，6.0，10，20m
電容物位計使用主要事項
安裝使用前須了解下列注意事項。
1. 工作壓力，工作溫度，介質性能和使用場所類別。
2. 如果被測物料不是絕緣介質，須選用帶聚四氟乙烯護套的電極（如51. 54. 55），一般含水的或吸潮的物料都不是絕緣介質。
3. 非直通型容器，非導電容器或非導電介質使用帶護套電要接一個靜止金屬地極棒或其他輔助地級裝置，輔助電極應與內電極平行，你電極應比輔助電極短，以保證有良好的線限
4. 儀表安裝法蘭與容器壁（金屬的）或輔助地級要可靠的導電連接。
5. 介質導電率要恒定，否則要定時檢驗儀表
6. 導電介質粘附于電極將產生錯誤輸出。
7. 不導電介質有可能被水等導電介質污染時，要選用帶護套的電極。
8. 只能使用直流電源，不準使用交流電源。
電容物位計安 裝
1. 你電極與器壁平行與輔助電極平行。
2. 內電極應盡可能靠近金屬器壁或輔助電極，但要主要物料不要卡在間隙之中。
3. 避開攪拌器或其他障礙物，電極應不接觸位以外的任何物體。電極過長的可用非金屬不導電支撐物固定
4. 有足夠空間安裝，接線，校準
電容物位計接 線
1. 用帶屏蔽的雙絞線連接儀表和電源等，屏蔽層不必接儀表地，只與接收端的地端子相接。
2. 信號線不可與交流電，高壓電一起走線

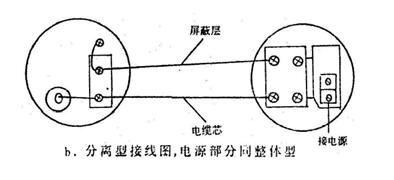

3. 分離型連線用同軸電纜。
電容物位計 校 準

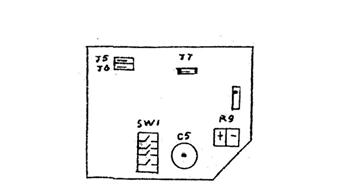

儀表通過料位0%和100%高度來校準。（見下述，下圖未述及部分不可調整）
1. 0%校準
a. 將料位升至接觸電極25厘米或0位（不超過電極長度下部1%）。
b. 撥動0位粗調開關SW1,使讀數接近4Ma
c. 調節0位精調電容C5,使輸出4mA
2. 滿意調整
a. 料位升至（升不到100%見下述八，3）
b. 調節滿度電位器R9，使輸出20mA，則校準結束，否從應調節頻率（鍵下述九），
3. 如果料位校準時升不到100%，則升至某儀盡量高的高度（如50%，注意越靠近滿度越好，***好用滿度調整，***好用滿度調整）按下式調節滿度I,設料位在x%處
I=′%x16+4(Ma)
調節R9輸出電流為I.(若調不到見下述九)。
電容物位計頻率選擇
儀表在一般應用中跨接J5接上。
如果滿度電流過大調不下來，則跨接器J6要接上；如果滿度電流過低調不上去，則J5,J6要取下斷開。這兩種改變工作頻率改變，因此須***重新調零（見八，1，2，3）
電容物位計 故障指南
1. 輸出電流為0：
a. 信號線開路：
b. 檢查直流電源：
c. 檢查防爆柵
2. 料位沒變，而輸出變動：
a. 介質改變：
b. 儀表沒有現場校準：
c. 接地不良：
3. 輸出一直很高：
a. 裸極棒測導電介質：
b. 裸極棒接觸器壁：
c. 粘性介質粘附于極棒：
d. 頻率設置錯誤：
4. 輸出不穩定：
5. 正常的儀表突然停止工作：
a. 極棒失落：
b. 表殼內進水：
c. 檢查電源，連接電纜，防爆柵：
電容物位計接線圖

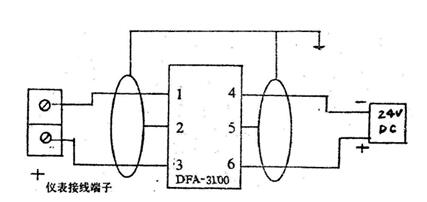

a.整體型（非防爆型去掉安全柵）防爆安全柵安裝于安全與非安全場所界面的安全場所一側
電容物位計選 型
為了使儀表現場工作獲得理想的效果，用戶須***根據被測介質的物理性能，正確選用電極形式和儀表結構。
1、導電液體的液位測量，選用UYZ-51X2時，若容器不導電，需加一根輔助電極至液位以下，上端與法蘭導電連接。
儀表不適合用于粘滯導電介質的測量
2、絕緣不粘滯液體的液位測量選用UYZ-52X2。
3、絕緣粉料的料位和粘滯絕緣液體的液位測量，選用UYZ-53X2，安裝時電極與地（容器或輔助電極）絕緣，容器不導電時，需要輔助地極。
4、導電液體，導電性能不良的導電介質或有一定漏電的非導電介質，如果它們的流動性尚可，宜選用UYZ-51X4。
5、UYZ-55X2用于流動性較差的導電液體介質液位的測量。
6、UYZ-56X2用于流動性較差的絕緣液體介質液位的測量。
7、UYZ-57X2用于大量程導電液體介質液位的測量。
8、UYZ-58X2用于大量程絕緣液體介質液位的測量。
電容物位計成套性
儀表一臺（分離有儀表電路盒，探頭盒兩部分組成）
使用說明書一份， 產品合格正一份
防爆型配DFA-3100檢查端齊納安全柵一只,
分離型連接用同軸電纜5米9（訂貨時需訂購）
電容物位計訂貨
訂貨時需要注明型號、測量范圍。分離型還需要注明同軸電纜長度。
例：UYZ-521B2 1.5米
電容物位計：電極型式為同軸裸極式：介質溫度-40～85℃
電容遷移量：70～2400pF，4-20MADC二線制，測量范圍1.5米
