ZHAPF-10W型輕小型氣動簿膜直通單座襯塑調節閥
一、ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥概述ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥（以下簡稱襯塑閥）由直通單座襯塑閥和氣動薄膜多彈簧執行機構二部分組成，由于襯塑閥閥內腔
產品描述
一、ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥 概述
ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥（以下簡稱襯塑閥）由直通單座襯塑閥和氣動薄膜多彈簧執行機構二部分組成，由于襯塑閥閥內腔和閥內件有聚全氟乙丙烯（簡稱F46），并在上閥蓋內采用聚四氟乙烯波紋管密封結構。因而襯塑閥可廣泛用于對鹽酸、硫酸、氫氟酸、******、王水、各種強堿和強氧化劑等具有較強腐蝕性的介質的調節控制。
襯塑閥有如下結構特點：

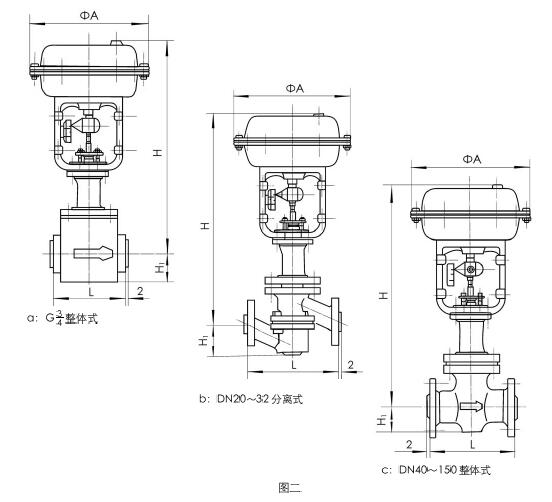

1.G3/4、DN40~150閥體部分為整體式結構（見圖二a、c），DN20~32閥體為分離式結構（見圖二b）。
2.閥體內腔、閥內件均襯有F46.
3.上閥蓋采用四氟乙烯波紋管和填料雙重密封形式。
4.氣關式采用正作用執行機構，氣開式采用反作用執行機構。
二、產品型號及編制說明
產品型號 | ZHA/BPF-10W型 | ZHA/BPF-16W型 |

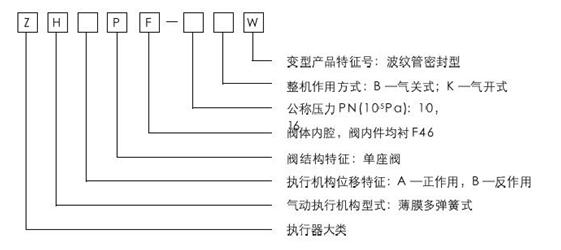

型號編制說明
三、連接形式
連接形式 | 閥體公稱壓力 | 閥體材料 | 連接法蘭的標準 |
法蘭式 | PN1.0MPa | WCB鑄鋼 | JB78-59 鑄鐵法蘭 |
PN1.6MPa | WCB鑄鋼 | JB79-59 鑄鋼法蘭 |
注：1.口徑為G3/4的襯塑閥用G3/4管螺紋連接。
2.如用其它標準的連接法蘭、可作特殊訂貨。
四、主要技術參數
公稱通徑 DN(mm) | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||||
閥座直徑 DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||
額定流量 系統(Kv) | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | |||
流量特性 | 直線 | 直線、等百分比 | |||||||||||||||||||
公稱壓力 PN(MPa) | 1.0、1.6 | ||||||||||||||||||||
配用執行 機構型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-234 | ZHA/B-45 | |||||||||||||||||
執行機構 行程 | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
膜片有效 面積 | 350 | 560 | 900 | ||||||||||||||||||
彈簧壓力 范圍 | 標準20～100；40～200；80～240 | ||||||||||||||||||||
作用方式 | 氣開式；氣關式 | ||||||||||||||||||||
工作溫度 （℃） | -30～200 | ||||||||||||||||||||
固有可調比R | 30:1 | ||||||||||||||||||||
氣源接頭 | M16×1.5 | ||||||||||||||||||||

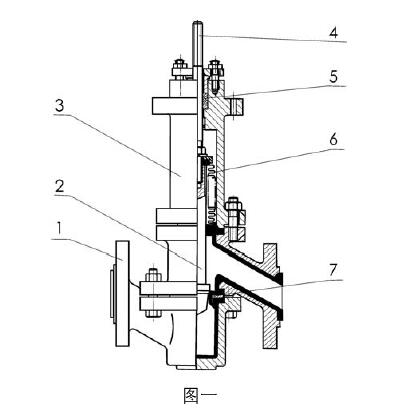

五、主要零件的常用材料
六、外形尺寸及重量
