ZHA/BS系列輕小型氣動薄膜角調節閥
一、ZHBS輕小型氣動薄膜角形調節閥概述ZHBS系列輕小型氣動薄膜角形調節閥由ZHAB型氣動薄膜多彈簧執行機構和角形閥組成。體積小、重量輕。閥芯采用頂端導向結構，閥體內結構簡單、無死角；因此可以避免
產品描述
一、ZHBS輕小型氣動薄膜角形調節閥 概述
ZHBS系列輕小型氣動薄膜角形調節閥由ZHAB型氣動薄膜多彈簧執行機構和角形閥組成。體積小、重量輕。閥芯采用頂端導向結構，閥體內結構簡單、無死角；因此可以避免結焦,粘結,堵塞,有一定自?xún)裟芰?。本產品適用于調節高粘度,含有懸浮物和顆料狀物質流體的介質。
二、產品型號及編制說明
產品型號 | 標準型 | 熱片型 |
ZHA/B(S)-64型 | ZHA/B(S)-64G型 |
型號編制說明
三、連接形式
法蘭連接，法蘭標準按JB79-59 PN6.4MPa
四、主要技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
閥座直徑 DN(mm) | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
額定流量系數Kv | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
流量特性 | 直線、等百分比 | |||||||||||||
公稱壓力PN (MPa) | 6.4 | |||||||||||||
配用執行機構型號 | ZH A/B-22 | ZH A/B--23 | ZHA/B-34 | ZHA/B-45 | ||||||||||
膜片有效面積Fe(cm2) | 350 | 350 | 560 | 900 | ||||||||||
額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||
作用方式 | 氣關式；氣開式 | |||||||||||||
彈簧壓力范圍(kPa) | 標準20～100；可選用40～200；20～60：60～100；80～240 | |||||||||||||
氣源壓力(MPa) | 標準0.14： 可選用0.25，0.40 | |||||||||||||
氣源接口 | M16×1.5 | |||||||||||||
固有可調比R | 30：1 | |||||||||||||
五、主要技術性能指標
1.本產品企業標準代號： Q/YXBM812
2.主要性能指標
序號 | 項目 | 技術指標（不帶閥門定位器） | 技術指標（帶閥門定位器） | |
1 | 基本誤差 | ±5% | ±1% | |
2 | 回差 | 3% | 1% | |
3 | 死區 | 3% | 0.4% | |
4 | 泄漏量 | 10-4 ×閥額定容量 | ||
5 | 額定流量系數誤差 | Kv>5 | ±10% | |
Kv≤5 | ±20% | |||
6 | 臨界流量系數Cf | 流開：0.93；流關：0.80 | ||

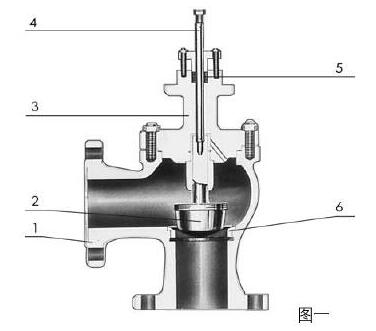

七、主要零件的常用材料
